可控硅电子时间继电器

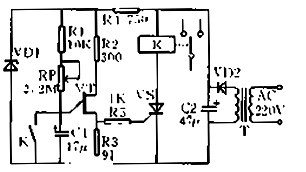

       如图是由单向可控硅组成的时间继电器电路，主要由直流电源、延时触发电路和主电路三部分组成。

        220V电网电压经T降压、VD2整流、C2滤波及VDl稳压后输出约15V的直流电压。接通电源时，直流电压经R1、RP向C1充电，经过一定延时时间后，C1上的电压达到峰点电压使单结晶体管VT导通，R3上形成的脉冲电压触发可控硅VS导通，继电器K得电吸合、其触点发生动作。

       从电源接通到触点动作所得的时间，即为时间继电器的延时时间，其长短可由电位器RP调节。K得电后、其常开触点闭合，将电容C1短路、使其迅速放电，为下次充电延时作好准备；此外，继电器K的触点可控制电气设备延时动作。
