74LS283中文资料

74ls283是4位二进制超前进位全加器

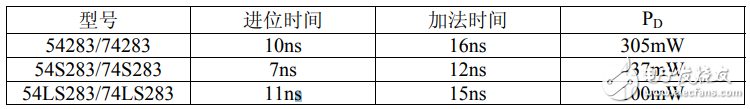

简要说明：283为具有超前进位的4位全加器，共有54/74283，54/74S28和54/74LS283三种线路结构型式，其主要电器特性的典型值如下（不同厂家具体值有差别）：

283可进行两个4位二进制数的加法运算，每位有和输出∑1~∑4，进位由第四位得到C4.

引出端符号：

A1–A4运算输入端

B1–B4运算输入端

C0进位输入端

Σ1–Σ4和输出端

C4进位输出端

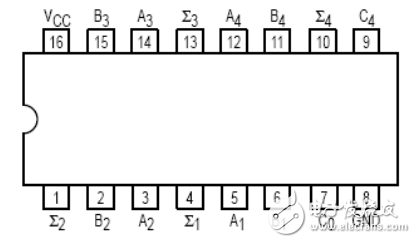

74ls283引脚图

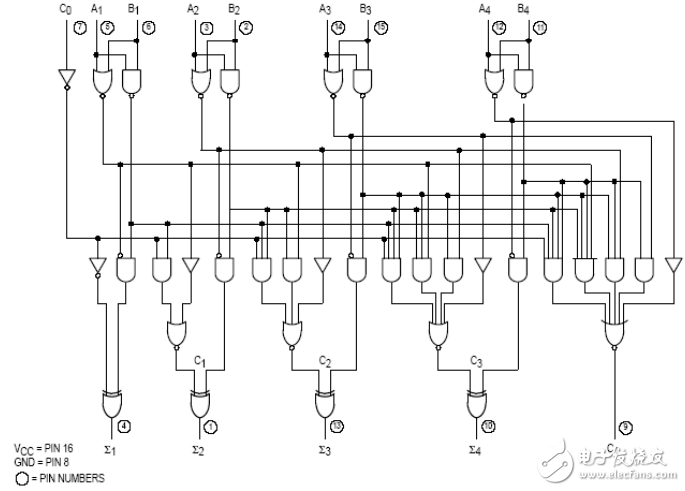

74ls283逻辑功能图

74LS283极限值

电源电压…………………………………………。7V

输入电压

54/74283…………………………………5.5V

54/74LS283…………………………………7V

发射极间电压

54/74283，54/74S283的A和B之间…………5.5V

74LS283工作环境温度

54XXX…………………………………-55~125℃

74XXX…………………………………0~70℃

存储温度…………………………………………-65~150℃

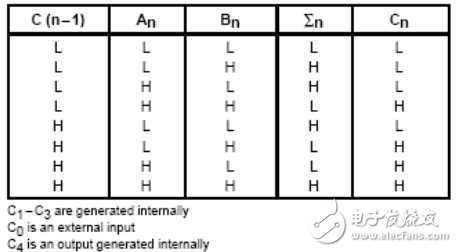

74ls283功能表

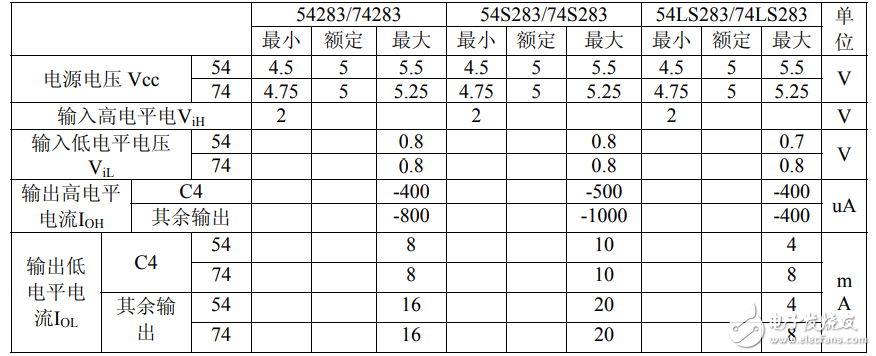

74LS283推荐工作条件

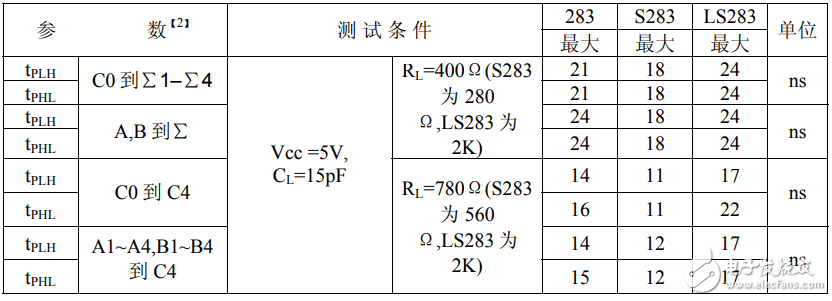

74LS283动态特性（TA=25℃）

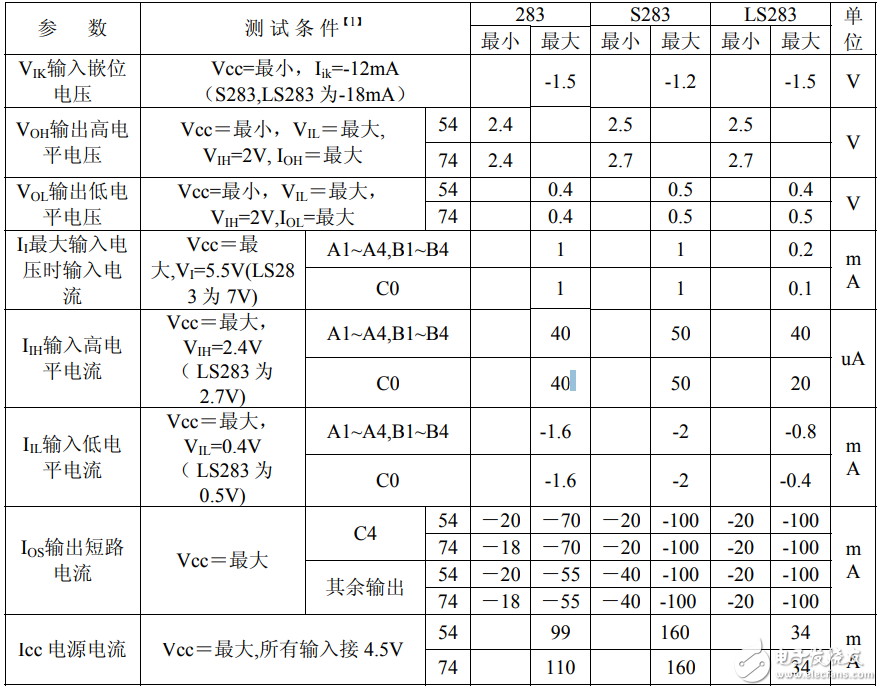

74LS283静态特性（TA为工作环境温度范围）
