74ls244中文资料

74LS244为3态8位缓冲器，一般用作总线驱动器。74LS244没有锁存的功能。地址锁存器就是一个暂存器，它根据控制信号的状态，将总线上地址代码暂存起来。8086/8088数据和地址总线采用分时复用操作方法，即用同一总线既传输数据又传输地址。

当微处理器与存储器交换信号时，首先由CPU发出存储器地址，同时发出允许锁存信号ALE给锁存器，当锁存器接到该信号后将地址/数据总线上的地址锁存在总线上，随后才能传输数据。

锁存器是一个很普通的时序电路。一般的，它在时钟上升沿或者下降沿来的时候锁存输入，然后产生输出，在其他的时候输出都不跟随输入变化，这就是所谓边缘触发的D触发器。

引出端符号：

1A1~1A4，2A1~2A4输入端

/1G，/2G三态允许端（低电平有效）

1Y1~1Y4，2Y1~2Y4输出端

74ls244引脚图

74ls244极限值：

电源电压…………………………………………7V

输入电压…………………………………………5.5V

输出高阻态时高电平电压…………………………5.5V

74ls244工作环境温度：

54XXX…………………………………-55~125℃

74XXX…………………………………0~70℃

存储温度…………………………………………-65~150℃

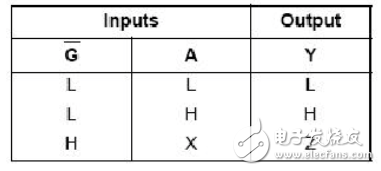

74ls244功能表：

它主要用于三态输出，作为地址驱动器、时钟驱动器、总线驱动器和定向发送器等。其真值表如下：

L表示低电平

H表示高电平

X表示不定状态

Z表示高阻态

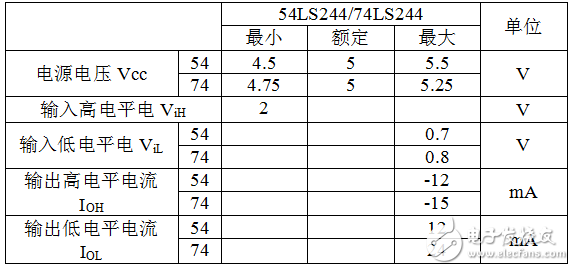

74ls244推荐工作条件

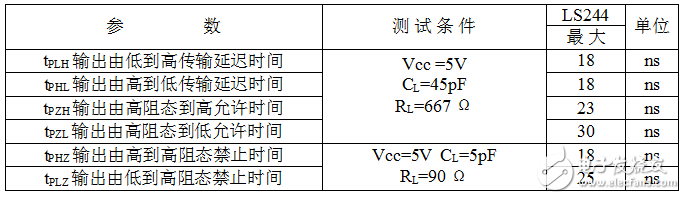

74ls244动态特性（TA=25℃）

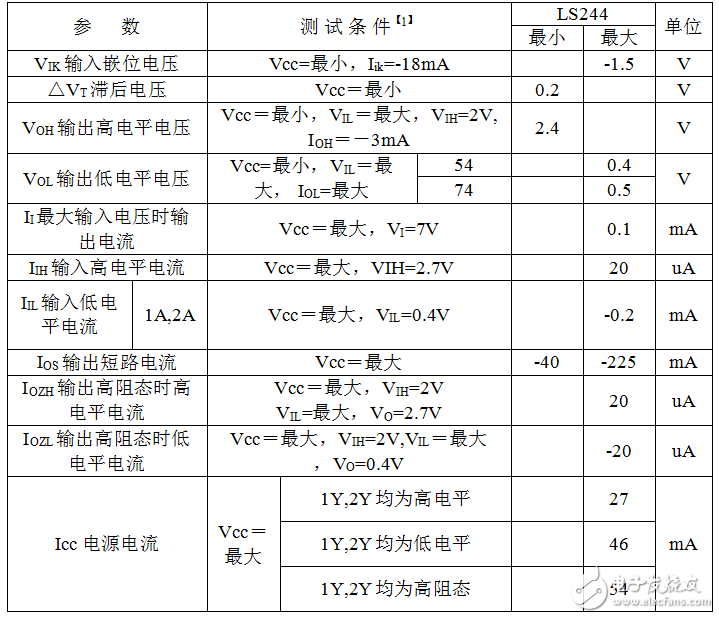

74ls244静态特性（TA为工作环境温度范围）

74ls244应用电路

用4个开关控制4个LED的亮灭状态，其中采用74LS244控制开关的输入，采用74LS373控制LED输出。

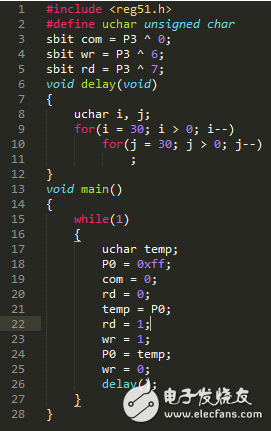

74ls244应用电路代码：

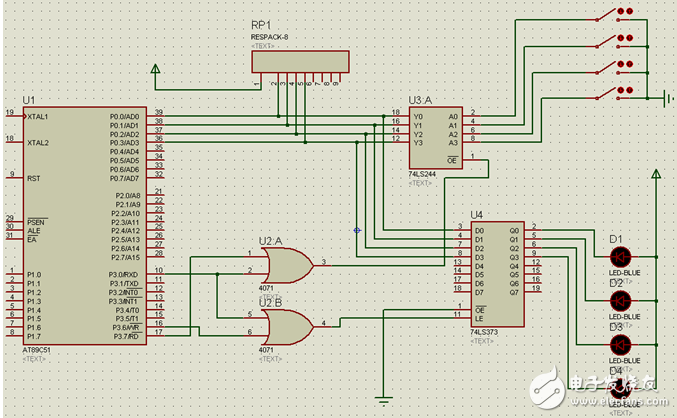

74ls244应用电路电路图：

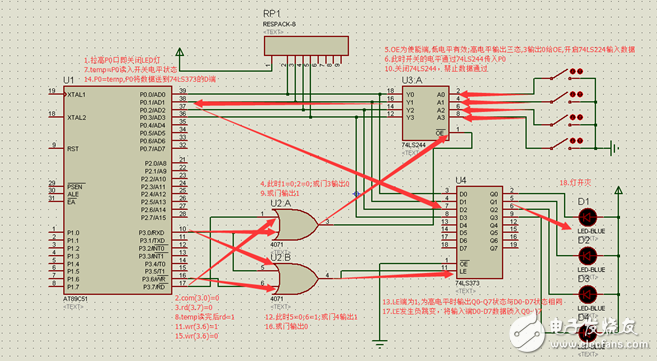

74ls244应用电路过程分析：

74ls244应用电路过程：

#18 P0=0xff; 通过拉高P0口置为1111 1111，即关闭LED灯；

#19 com=0; 对CD4071 U2.A的1和CD4071 U2.B的5输入一个0；

#20 rd = 0; 对CD4071 U2.A的2输入一个0；

由于CD4071的功能是执行逻辑或运算，1和2分别输入0，则3输出0给74LS244的OE口；

74LS244缓冲驱动器的OE为使能端，低电平是有效的，高电平时输出为三态，此时通过CD4071传给OE低电平，使开关的电平可以通过74LS244传入P0；

开关状态传入P0；

#21 temp = P0; 通过定义的unsigned char temp来存放P0的状态

#22 rd = 1; 对CD4071 U2.A的2输入一个1；

1=0；2=1；此时或门输出为1；

74LS244的OE端高电平时输出为三态，关闭74LS244

#23 wr = 1;对CD4071 U2.B的6输入一个1；

此时5=0；6=1；CD4071 U2.B的7输出一个1；

74LS343的OE为低电平时，用作地址锁存器；LE为高电平时，输出Q0-Q7状态与D0-D7状态相同；当LE发生负跳变（1-》0）时，输入端的D0-D7锁入Q0-Q7

#24 P0 = temp; temp中的数据存入P0，传送到74LS343的D端；

#25 wr = 0; 对CD4071 U2.B的6输入一个0；

此时5=0；6=0；CD4071 U2.B的7输出一个0；

LE的状态从1-》0，发生负跳变，输出Q0-Q7

LED等接受到开关的情况，发生亮灭。

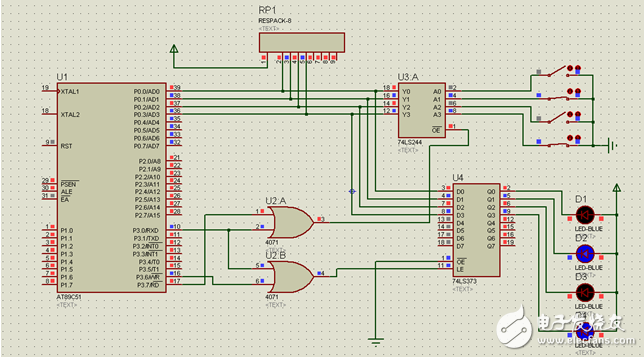

74ls244应用电路实验结果
