74ls166中文资料

74ls166是8位移位寄存器（串、并行输入，串行输出），其主要电特性的典型值如下：

当清除端（/CLR）为低电平时，输出端（QH）为低电平，其余七个触发器也均为低电平。

当CLKINH为低电平，移位/置入控制端SH/LD为低电平，并行数据输入端（A－H）送入数据，在CLK上升沿作用下进行串行移位操作，数据由SER送入。

CLK和CLKINH在功能上是等价的，可以交换使用。在CLK为高电平时CLKINH才可变为高电平。

引出端符号

CLK，CLKINH时钟输入端（上升沿有效）

/CLR清除端（低电平有效）

A－H并行数据输入端

SER串行数据输入端

QH输出端

SH/LD移位控制/置入控制（低电平有效）

74ls166引脚图

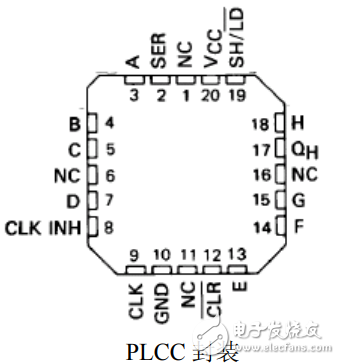

74ls166封装图

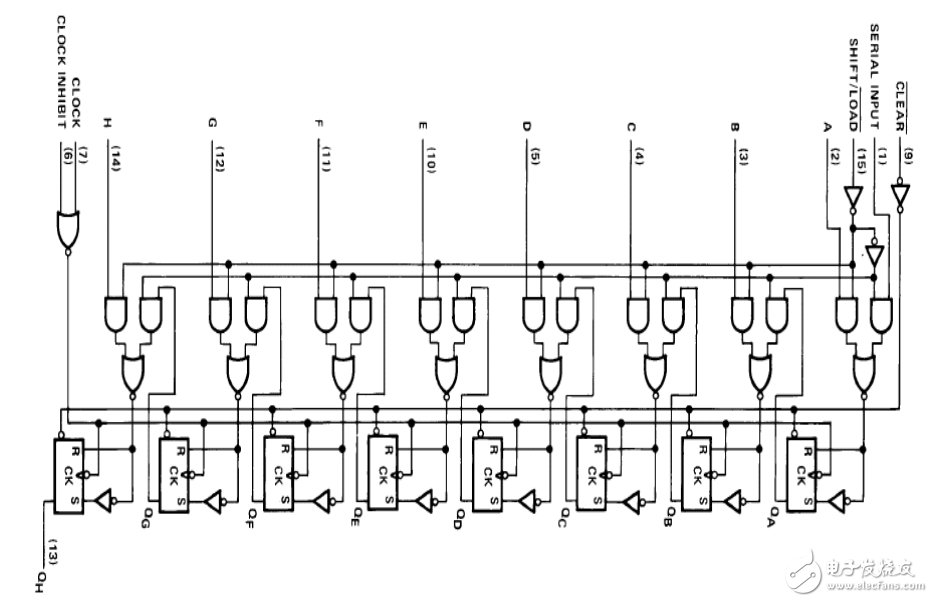

74ls166逻辑图

74ls166极限值

电源电压…………………………………7V

输入电压…………………………………5.5V

74ls166工作环境温度

54164……………………………………-55～125℃

74164……………………………………-0～70℃

储存温度……………………………………-65℃～150℃

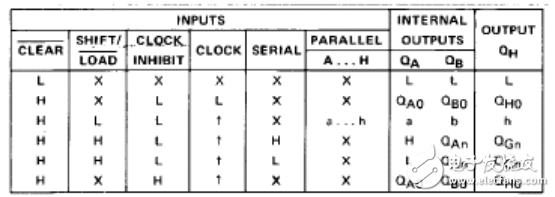

74ls166功能表

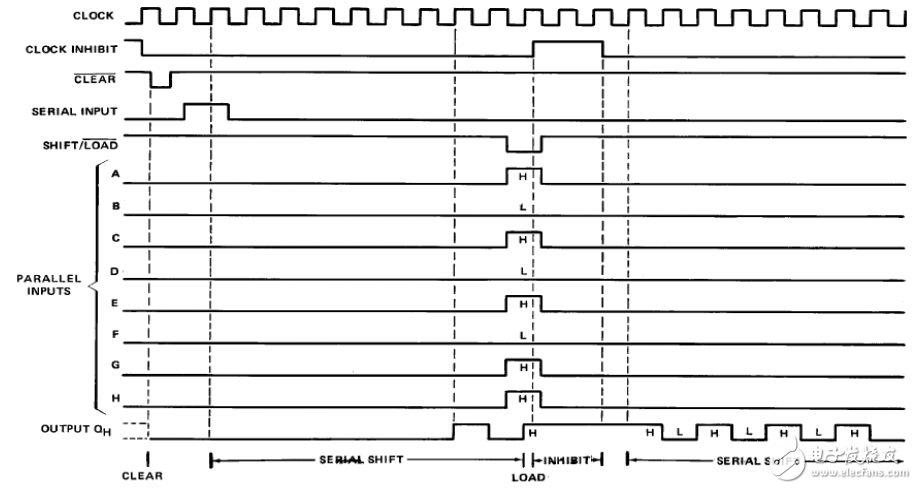

74ls166时序图

74ls166特性参数

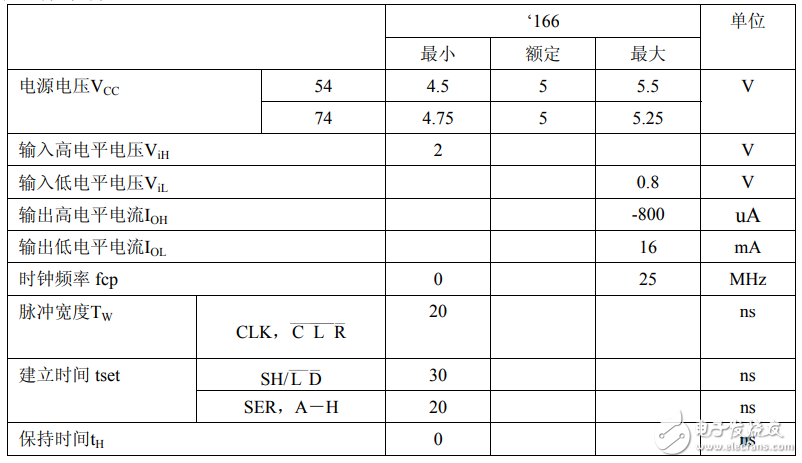

推荐工作条件：

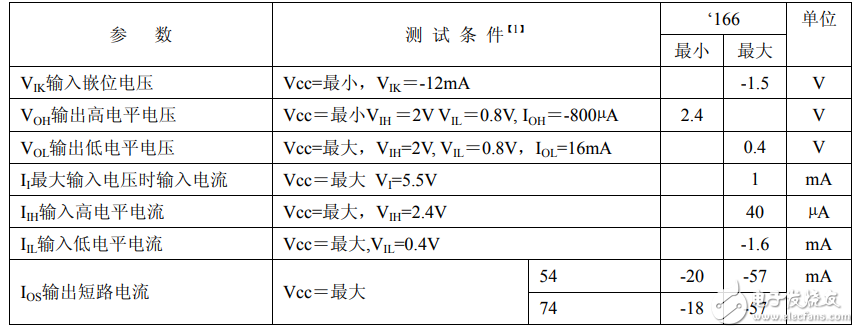

静态特性（TA为工作环境温度范围）

动态特性（TA=25℃）
