74ls174引脚图及功能表_逻辑图_特性

来源:网络整理 发布时间:2018-07-02

摘要: 本文详细介绍了74ls174中文资料,其中包括74ls174和D触发器的关系、74ls174特点、74ls174引脚图及功能、74ls174典型参数、74ls174功能表、74ls174逻辑图、74ls174静态特性、74ls174动态特性等方面的知识。

74ls174中文资料

  74ls174是D触发器吗

  74ls174是D触发器。74174、74LS174、74F174、74ALS174、74S174、74HC174、74C174是六D型触发器(带清除端)

  D触发器在时钟脉冲CP的前沿(正跳变0→1)发生翻转,触发器的次态取决于CP的脉冲上升沿到来之前D端的状态,即次态=D。因此,它具有置0、置1两种功能。由于在CP=1期间电路具有维持阻塞作用,所以在CP=1期间,D端的数据状态变化,不会影响触发器的输出状态。

  D触发器应用很广,可用做数字信号的寄存,移位寄存,分频和波形发生器等。

  74ls174特点

  1、有缓冲时钟和直接清除输入;

  2、每个触发器的数据输入都独立;

  3、应用包括: 缓冲/储存寄存器、移位寄存器、 图形发生器。

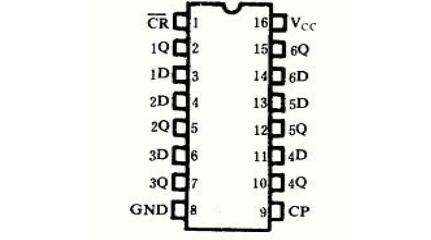

  74ls174引脚图及功能

74ls174引脚图及功能

  CP 时钟输入端(上升沿有效)

  74ls174是D触发器吗?74ls174引脚图及功能表_逻辑图及特性清除端(低电平有效)

  1D~6D 数据输入端

  1Q~6Q 输出端

  74ls174典型参数

  F工作频率=40MHz

  Pd=80mW

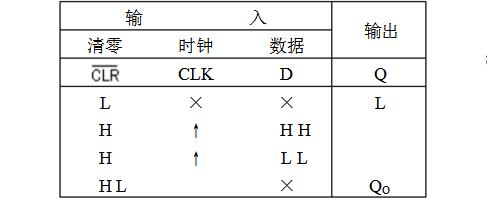

  74ls174功能表

74ls174功能表

  H――高电平

  L――低电平

  ?↑——低到高跳变

  X――任意

  Z――高阻

  Q0――规定的稳态输入条件建立前Q的电平

  74ls174逻辑图

74ls174逻辑图

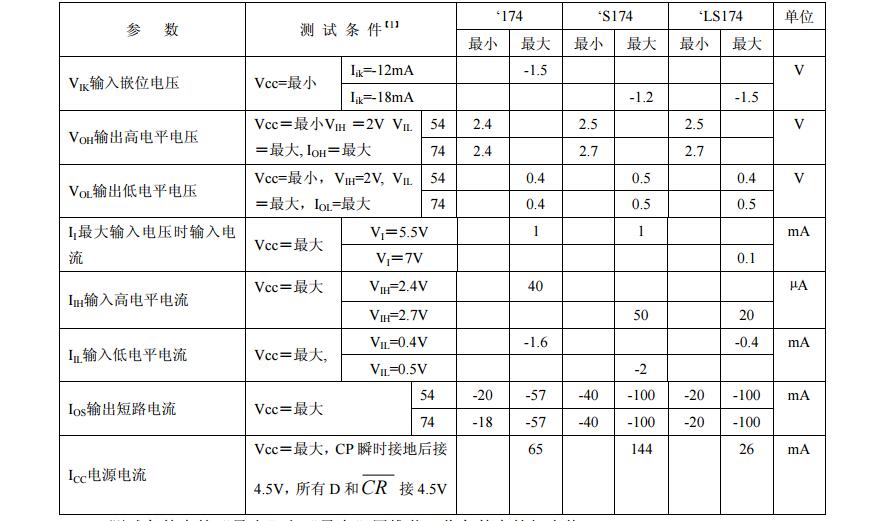

  74ls174静态特性

74ls174静态特性

  [1]:测试条件中的“最小”和“最大”用推荐工作条件中的相应值。

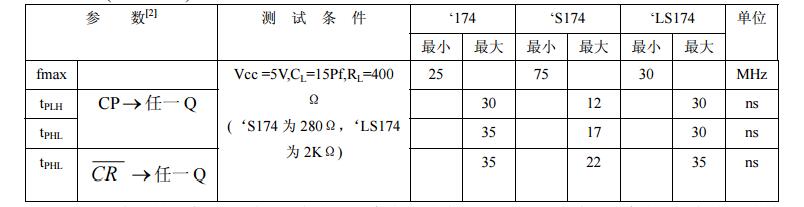

  74ls174动态特性

74ls174动态特性

  [2]:fmax 最大时钟频率。tPLH输出由低电平到高电平传输延迟时间 tPHL输出由高电平到低电平传输延迟时间。
