运算放大器LM358中文资料_参数_引脚图及功能_工作原理_内部结构及封装尺寸

　　芯片LM358是双运算放大器。一般可将运放简单地视为：具有一个信号输出端口（Out）和同相、反相两个高阻抗输入端的高增益直接耦合电压放大单元，因此可采用运放制作同相、反相及差分放大器。运放的供电方式分双电源供电与单电源供电两种。对于双电源供电运放，其输出可在零电压两侧变化，在差动输入电压为零时输出也可置零。采用单电源供电的运放，输出在电源与地之间的某一范围变化。

　　LM358内部包括有两个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

　　lm358参数资料与特性

　　内部频率补偿

　　直流电压增益高（约100dB）

　　单位增益频带宽（约1MHz）

　　电源电压范围宽：单电源（3—30V）

　　双电源（±1.5 一±15V）

　　压摆率（0.3V/us）

　　低功耗电流，适合于电池供电· 低输入偏流

　　低输入失调电压和失调电流

　　共模输入电压范围宽，包括接地

　　差模输入电压范围宽，等于电源电压范围

　　输出电压摆幅大（0 至Vcc-1.5V）

　　lm358内部原理图

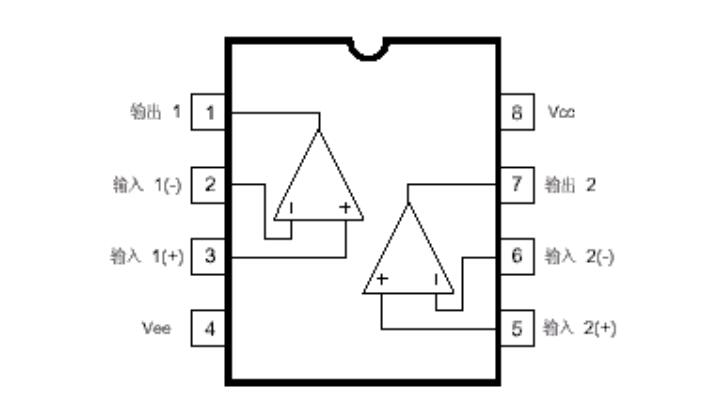

　　lm358引脚图及功能

　　LM358 的封装形式有塑封 8 引线双列直插式和贴片式。

　　LM358引脚功能说明：

　　1脚是输出端，

　　2脚是反相输入端，

　　3脚是同相输入端;

　　4脚是负电源（双电源工作时）或地（单电源工作时）;

　　5脚是同相输入端;

　　6脚是反相输入端

　　7脚是输出端;

　　8脚是正电源;

　　1、2、3脚是一个运放通道

　　5、6、7脚为另一运放通道。

　　lm358工作原理

　　lm358的工作原理如下：

　　8脚主供电输入，2脚电压与3脚电压比较，6脚电压与5脚电压比较，分别对应两个独立的输出：1OUT与2OUT

　　当1IN+大于1IN- 2IN+大于2IN-时，1OUT 2OUT输出高电平

　　当1IN+小于1IN- 2IN+小于2IN-时，1OUT 2OUT输出低电平

　　LM358输出端不需要上拉电阻，输出电压范围为：0V~VCC-1.5V，这点与LM393是不同的

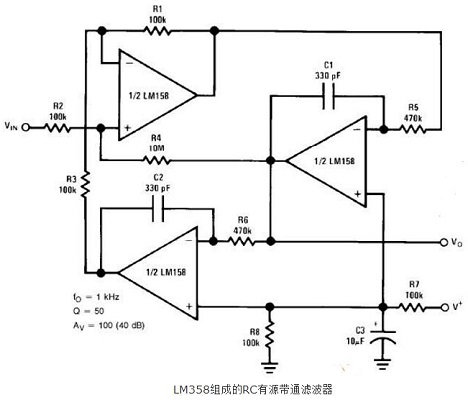

　　LM358应用电路图：RC有源带通滤波器

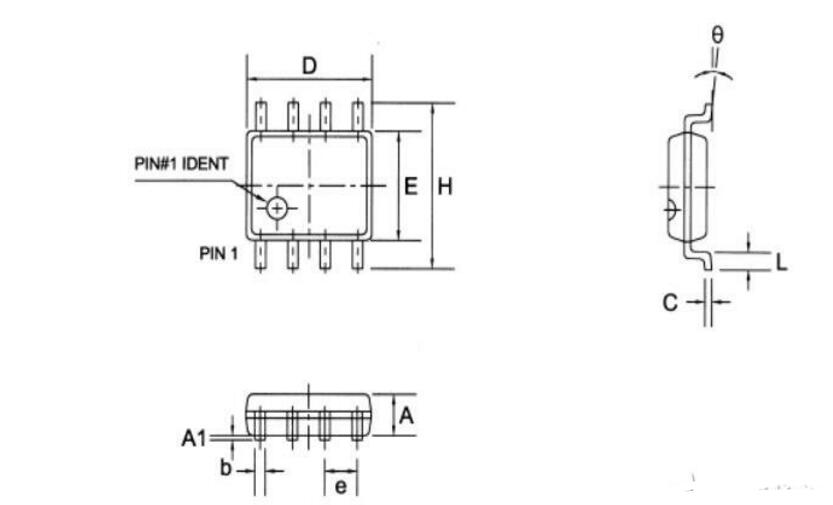

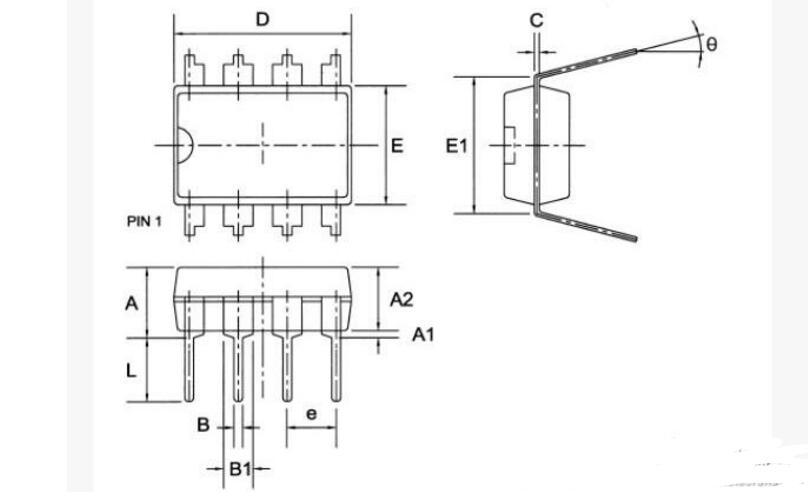

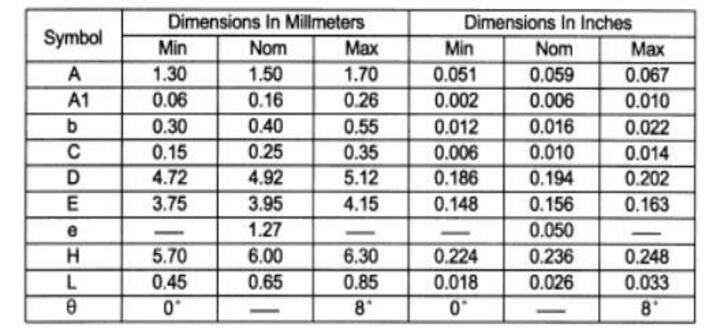

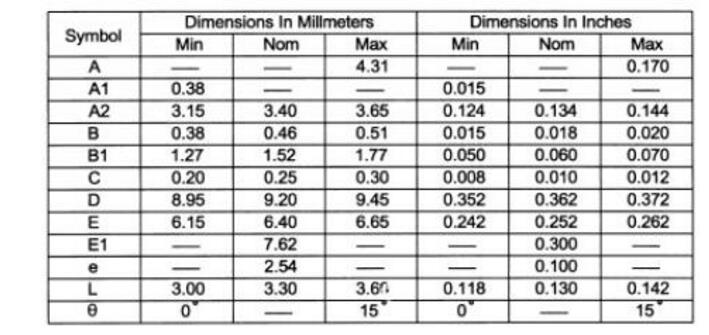

　　LM358封装尺寸及外形图

　　LM358代换型号有哪些?

　　LM358代换型号可以使用：LM158,LM258,AN1358S,BA728,CA158,CA258,CA358,CA2904,HA17358,LA6358,
LM2904,NE532,TA75358P等。
