集成单稳态触发器有两种类型：可重触发的和不可重触发的。这里介绍不可重复触发的集成单稳触发器CD4098。CD4098构成脉冲延时电路；单稳态的延时作用常被应用于时序控制。

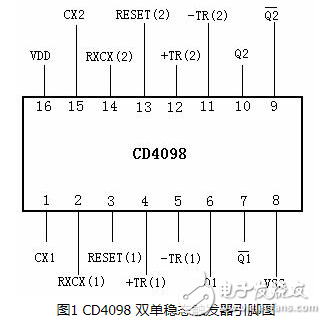

CD4098引脚图

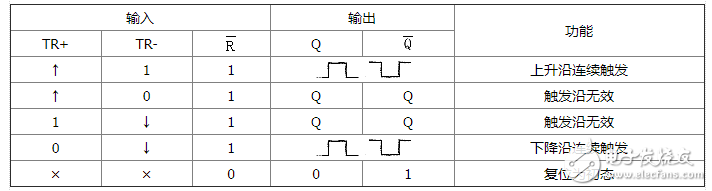

CD4098功能表

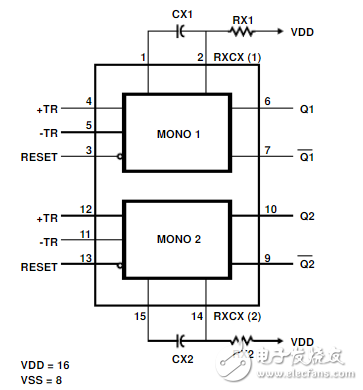

CD4098逻辑图

CD4098应用电路（一）

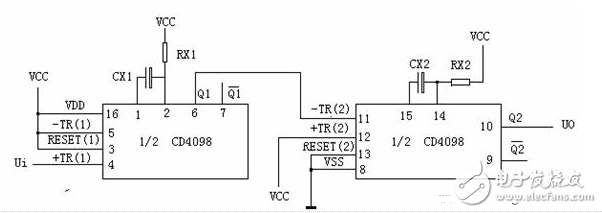

应用CD4098可以实现脉冲延时，原理图如图所示。

图CD4098实现脉冲延时的原理图

CD4098应用电路（二）

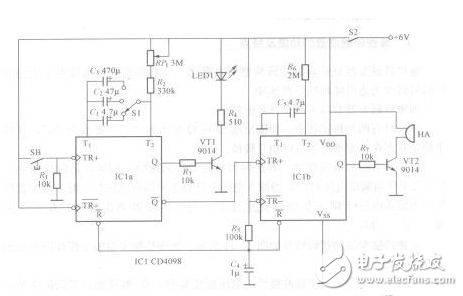

定时器电路如图所示。该电路的定时时间可根据需要设定，范围为l～lOOOs。在定时时间内，发光二极管LED1点亮指示。定时终了时，发出6s左右的提示音。

定时器采用了CD4098双单稳态触发器。第一个单稳态触发器ICla构成定时器主体电路，第二个单稳态触发器IClb构成提示音电路。SB为定时器启动按钮，S2为电源开关。

单稳态触发器ICla采用TR+输入端触发，当按下启动按钮SB时，正触发脉冲加至TR+端，ICla被触发，其输出端Q便输出一个宽度为Tw的高电平信号，Tw由定时电阻R（RPi、R2）和定时电容C（Cl、Cz、C3）决定，Tw一0.7RC，改变R、C的大小即可改变定时时间。

本电路中，电阻R等于RPi与R2之和，定时电容等于Cl、C2、C3中选定的一个。Sl为定时时间设定开关，当Sl指向Cl时，定时时间为l～lOs；Sl指向C2时，定时时间为lO～lOOs；Sl指向C3时，定时时间为lOO～lOOOs。RPi为定时时间调节电位器。

当IClaQ端输出高电平时，VT1导通使发光二极管LED1发光。与此同时IClaQ端输出的低电平，对IClb不起作用。只有当ICla暂态定时结束时，其Q端由低电平变为高电平，其上升沿加至IClb的TR+端，IClb被触发，其Q端输出高电平，使VT2导通，自带音源讯响器HA发出6s左右的提示音。IC2的定时时间由R6、C5确定。

Rs、C4组成开机清零电路，在接通电源开关S2的瞬间，因C4上的电压不能突变，U=O，加至两个单稳态触发嚣R端使其清零。

CD4098应用电路（三）

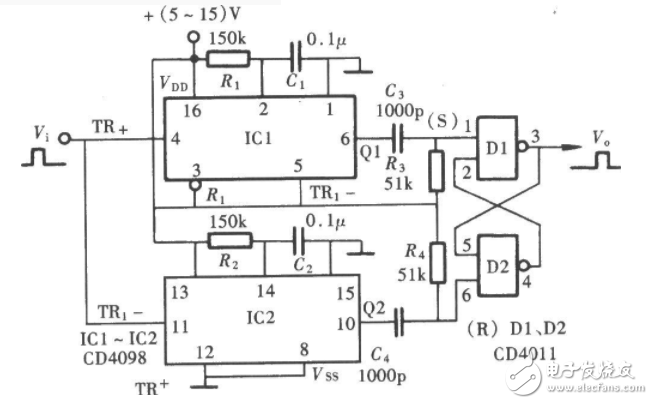

脉冲延迟电路（CD4011、CD4098）

如果需要延迟时间大于输入脉冲宽度的脉冲延迟电路，可采用由与非门和单稳态触发器组成的脉冲延迟电路，其组成如图所示。

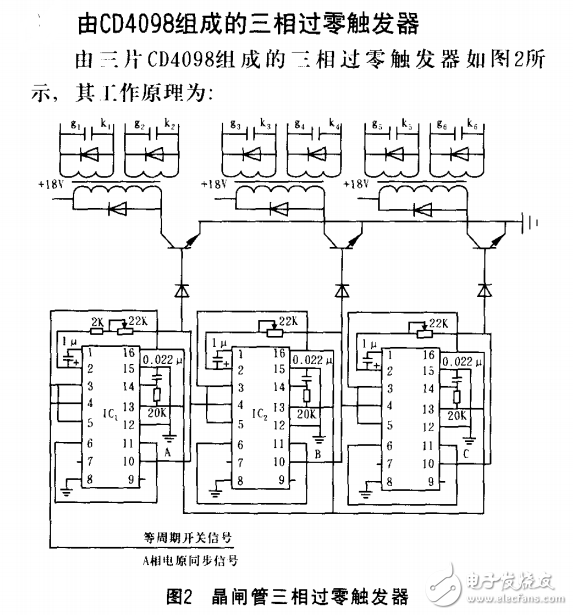

CD4098应用电路（四）
