CD4528引脚图及功能和各引脚电压及应用电路

来源：网络整理发布时间：2018-07-25

摘要： 本文主要介绍了CD4528引脚图及其功能和各引脚电压等详细的中文资料。

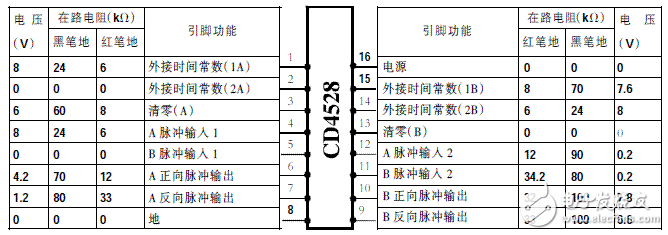

CD4528引脚图及其功能

CD4528各引脚电压

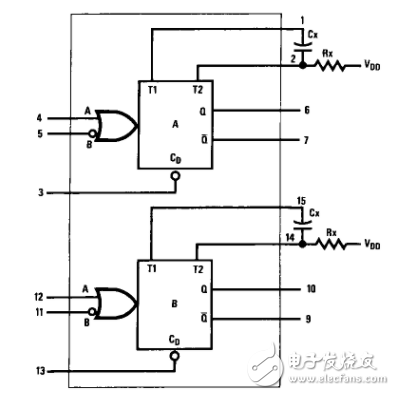

CD4528内部结构

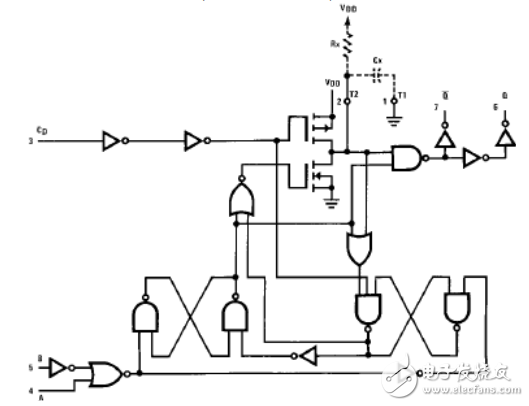

CD4528逻辑图

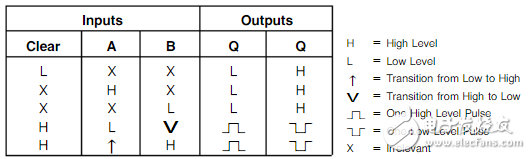

CD4528真值表

CD4528应用电路（一）

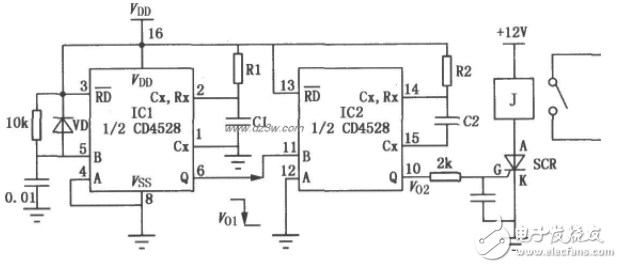

单稳态触发器CD4528组成的延时电路

延时电路

CD4528应用电路（二）

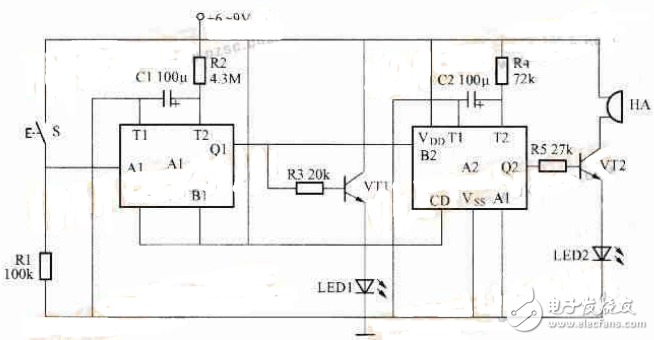

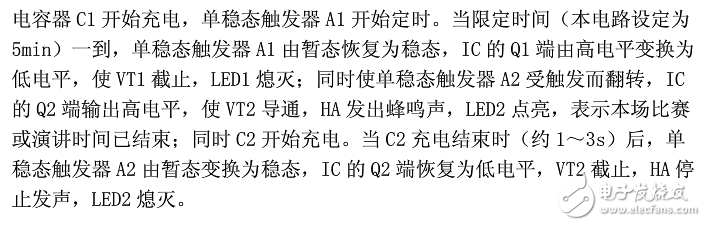

利用CD4528型双单稳态集成电路构成的时间限制器典型电路

CD4528引脚图及功能_各引脚电压及应用电路

时间限制器典型电路

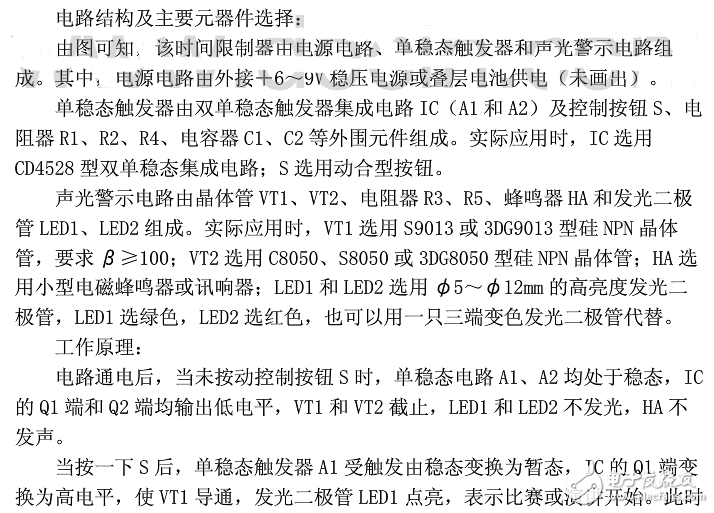

电路结构及主要元器件选择（一）

电路结构及主要元器件选择（二）

CD4528应用电路（三）

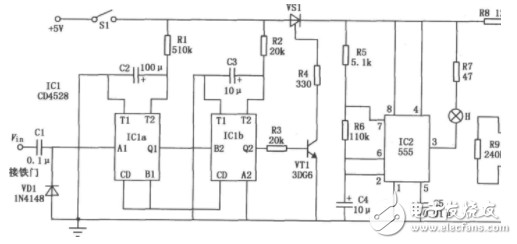

铁门防撬报警器电路如图所示。它由CD4528、NE555和KD9561集成电路及外围元件构成。该电路的控制灵敏可调节，工作可靠性较高，成本较低。

CD4528应用电路（三）
