示波器包含四个不同的基本系统： 垂直系统、水平系统、触发系统和显示系统。理解每一个系统的含义，有助于您更有效地应用示波器，完成特定的测量任务。

下面简要描述模拟和数字示波器的基本的系统和调节控制。模拟和数字示波器的一些控制并不相同。

示波器的前面板分为三个主要的区域， 标注为垂直区、水平区和触发区。由于模式和类型（模拟或数字）不同，您的示波器也许还有其他的区域。参看图2， 当使用示波器时，为接收输入信号，需要对以下配置进行调整：

信号的衰减和放大值：通过控制伏特/格，可以把信号的幅度调整到期望测量范围内。时基：通过控制秒1格，可以显示屏中每水平刻度代表的时间量，示波器触发：利用触发电平，可以稳定重复信号，或者触发单一的事件。

垂直系统和控制

波形垂直的位置和标度由垂直控制部分调控。垂直控制还能设置耦合方式和其他的信号条件。通用垂直控制包括：

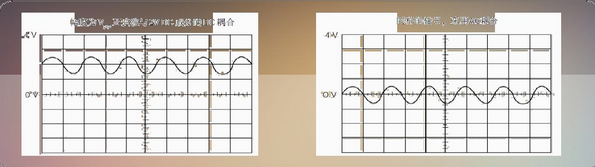

端接设备： 1M欧/50欧；耦合方式：DC直流/AC交流/GND地线，位置； 偏移；转置一开/关；标度；可变；编放；带宽限制：20 MHz./250 MHz/全带宽。

永平系统和控制

示波器的水平系统与输入信号有更多的直接联系，采样速率和记录长度等需要在此设定。水平控制用来表示波形水平方向的位置和标度。通用的水平控制包括：

主时基；延迟时基：XY模式；标度：波形踪述区分；记录长度；分辨率；采样速率；触发位置；缩放。

触发系统和控制

示波器的触发功能可以在信号的正确点处同步水平扫描，这对表现清晰的信号特性非常重要，触发控制可以稳定重复波形，采集单脉冲波形。

触发器使重复波形能够在示波器屏幕上稳定显示，实现方法是不断地显示输入信号的相同部分。可以想象，如果每一次扫描的起始都从信号的不同位置开始，那么屏幕上的图象会很混乱，如图所示。
