电解电容是一种用途十分广泛的元器件，它在我们的家用电器及设备中也随处可见，比如机顶盒、电表、LED节能灯、闪光灯、电脑及周边设备中都能见到其身影。在下文中小编将会为大家详细介绍：电解电容器封装的命名规则、常用的电解电容的型号有哪些、电解电容的英文名及简称缩写、电解电容电路图符号及PCB符号标识、电解电容的常见封装类型及形式有哪些、电解电容封装的规格尺寸图等，以便大家能对电解电容了解更多。

1.电解电容器封装的命名规则

一般电解电容的耐压分档为6.3V，10V，16V，25V，50V等。

国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。

第一部分：名称，用字母表示，电容器用C。

第二部分：材料，用字母表示。

第三部分：分类，一般用数字表示，个别用字母表示。

第四部分：序号，用数字表示。

用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介

2.常用的电解电容的型号有哪些？

电解电容常见的容值有1uf, 10uf, 2.2uf, 4.7uf, 22uf, 100uf, 470uf, 220uf, 330uf,1000uf,1500uf,2200uf,3300uf,4700uf,6800uf等。

其耐压值有:5V,15V,25V,47V,50V,63v,250V,330V,400v,450V,1000V,等。

电解电容常用型号：25YK1000 10YK220 25YK220 25YK1000 25YK2200

铝电解电容的型号：CD11C CD71 CD268 CD11G CD71 CD11 CD91 CD293 CD288 CD17S CD11CX CD71C

常见的大容量电解电容型号有： 400v560uF电容,400v680uF电容,400v820uF电容,400v1000uF电容,400v2200uF电容400v2400uF电容,400v2700uF电容,400v3300uF电容,400v4700uF电容,400v5600uF电容,400v6800uF电容,400v8200uF电容,400v10000uF电容,400v12000uF铝电解电

容,400v15000uF电容,500V560uF电容,500V680uF电容,500V820uF电容,500V1000uF电容,500V2200uF电容,500V2400uF电容,500V2700uF电容,500V3300uF电容,500V4700uF电容,500V5600uF电容,500V6800uF电容,500V8200uF电容,500V10000uF电容,500V12000uF铝电解电容,500V15000uF电容,250V560uF电容,250V680uF电容,250V820uF电容,250V1000uF电容,250V2200uF电容,250V2400uF电容,250V2700uF电容,250V3300uF电容,250V4700uF电容,250V5600uF电容,250V6800uF电容,250V8200uF电容,250V10000uF电容,250V12000uF铝电解电容,250V15000uF电容,200V560uF电容,200V680uF电容,200V820uF电容,200V1000uF电容,200V2200uF电200V2400uF电容,200V2700uF电容,200V3300uF电容,200V4700uF电容,200V5600uF电容,200V6800uF电容,200V8200uF电容,200V10000uF电容,200V12000uF铝电解电容,200V15000uF电容,630V560uF电容,630V680uF电容,630V820uF电容,630V1000uF电容,630V2200uF电容,630V2400uF电容,630V2700uF电容,63V3300uF电容,63V4700uF电容,63V5600uF电容,63V6800uF电

容,63V8200uF电容,63V10000uF电容,63V12000uF铝电解电容,63V15000uF电容,60V560uF电容,60V680uF电容,60V820uF电容,60V1000uF电容,60V2200uF电  容,60V2400uF电容,60V2700uF电解电容,器60V3300uF电容,60V4700uF电容,60V5600uF电容,60V6800uF电

容,60V8200uF电解电容,器60V10000uF电容,60V12000uF铝电解电容,器60V15000uF电容,550V560uF电容,550V680uF电容,550V820uF电容,550V1000uF电容,550V2200uF电容,550V2400uF电550V2700uF电容,550V3300uF电

容,550V4700uF电解电容,器550V5600uF电容,550V6800uF电容,550V8200uF电容,550V10000uF电容,550V12000uF铝电解电容,550V15000uF电容,450V560uF电450V680uF电容,450V820uF电容,450V1000uF电解电容,器450V2200uF电容,450V2400uF电容,450V2700uF电容,450V3300uF电容,450V4700uF电解电容,器450V5600uF电容,450V6800uF电容,450V8200uF电容,450V10000uF电容,450V12000uF铝电解电容,450V15000uF电容,250V560uF电容,250V680uF电容,250V820uF电容,250V1000uF电容,250V2200uF电容,250V2400uF电容,250V2700uF电解电容,器250V3300uF电容,250V4700uF电容,250V5600uF电容,250V6800uF电容,250V8200uF电容,250V10000uF电容,250V12000uF铝电解电容,250V15000uF电容,500V560uF电容,500V680uF电容,500V820uF电容,500V1000uF电容,500V2200uF电容,500V2400uF电容,500V2700uF电容,500V3300uF电容,500V4700uF电容,500V5600uF电容,500V6800uF电容,500V8200uF电容,500V10000uF电容,500V12000uF铝电解电容,500V15000uF电容

3.电解电容的英文名及简称缩写

电解电容的英文名为：

Electrolytic capacitor

E-Cap;Electrolytic capacitor;Rubycon;SMD

电解电容英文的简称缩写为：

1. 电解质电容器 ECAP

electrolytic capacitor

2. 电解质电容器

electrolytic 电解质的，电解的

3. 固态电容/电解电容英文翻译.

固态电容：Solid Cap

电解电容：electrolytic capacitor

4.电解电容电路图符号及PCB符号标识

电解电容符号大致有两种；一种是电路图符号，一种是PCB图符号。

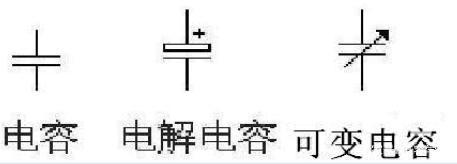

上图是电解电容电路图符号标志，其中第一个是无极性电容符号，第二个为有极性电容器（电解电容）符号，第三个是可调电容器符号图。

电解电容PCB符号图

上图是电解电容在PCB电路板中的标志符号，其中左侧有阴影部分相对应的极性为电解电容的负极，另外一侧有"+"为正极；也有部分人省略了右侧的"+"。中间的两个圆点为PCB的焊盘。

5.电解电容的常见封装类型及形式有哪些？

电解电容封装一般按尺寸大小可以分为：引线型（也叫直插型）、牛角型（也叫焊针型），螺栓型这三种。

焊针型最常见的是二角焊针，但也有三角焊针、四角焊针和不规格的多角焊针型等。

另外还有一种叫焊片型，不太常用，尺寸类似牛角型大小。

常用封装类型：

引线型铝电解电容：

焊针型铝电解电容：二角和四角

螺栓型铝电解电容：

不常用封装类型：

三角焊针型铝电解电容：

焊片型铝电解电容

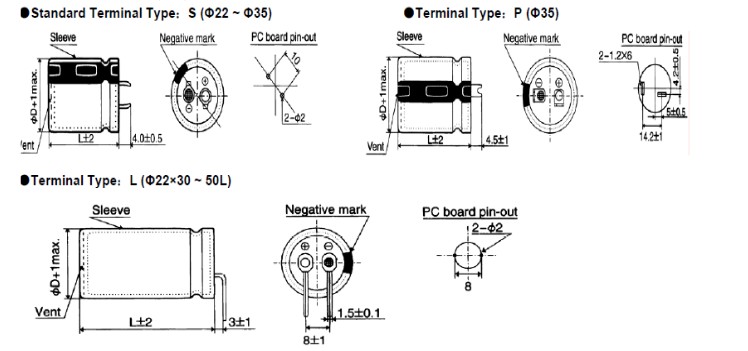

6.电解电容封装的规格尺寸图

7.电解电容封装的意义

1）.电解电容器通常是由金属箔(铝/钽)作为正电极,金属箔的绝薄膜或电解质聚合物构成；

2）.钽电解电容器的负电极通常采用二氧化锰。由于均以电解质作为负电极（注意和电介质区分），电解电容器因而得名。

3）.有极性电解电容器通常在电源电路或中频、低频电路中起电源滤波、退耦、信号耦合及时间常数设定、隔直流等作用。一般不能用于交流电源电路，在直流电源电路中作滤波电容使用时，其阳极（正极）应与电源电压的正极端相连接，阴极（负极）与电源电压的负极端相连接，不能接反，否则会损坏电容器。

4）.电解电容器广泛应用于家用电器和各种电子产品中，其容量范围较大，一般为1~1000μF，额定工作电压范围为6.3~450V。其缺点是介质损耗、容量误差较大（最大允许偏差为+100%、-20%），耐高温性较差，存放时间长容易失效。

结语：关于电解电容的简介，它是怎么构成的？

电解电容器有极性，为什幺会有极性？

一般来说，电解电容器在直流电路中使用，在交流中不可以使用。

正因为此在极性上有所区别是有必要的。

若在部品是作区别可按下列所记进行区别：

导针端子导针长的一侧为正极○+导针短的一侧为负极○

套管套管标示，有黑色粗线表示负极。

对材料区别如下所记：

铝箔：铝箔上有化成铝箔和非化成铝箔。

化成箔：在正极上使用。

所指为可印加电压的铝箔，按规格电压所使用的箔基本上是可区分开的.

非化成箔：使用在负极上

未化成箔也就是没有化成的铝箔，换言之是指不能被印加电压的铝箔。

电解纸为何而被使用

电解纸：1夹在化成箔和未化箔之间，作为绝缘物而被使用，换言之也就是为防止正箔和负箔的短路而放入的。

2吸附保留电解液。

其它的材料及零件是为什幺使用

电解液可以说是驱动用电解液，是数种药品混合而成，可根据使用的电压、温度特性、电容器的品种进行区别。

橡胶卷绕后素子被含浸电解液浸透铝壳，若就这样放置在空气中，被浸透的药品会蒸发，正因为此将素子放入铝壳，用橡胶盖住，将铝壳束紧，为了完全密封而使用橡胶和铝壳。
