本文主要是关于发光二极管的相关介绍，并着重对发光二极管的电压电流曲线及其参数进行了详尽的阐述。

发光二极管电流电压曲线分析

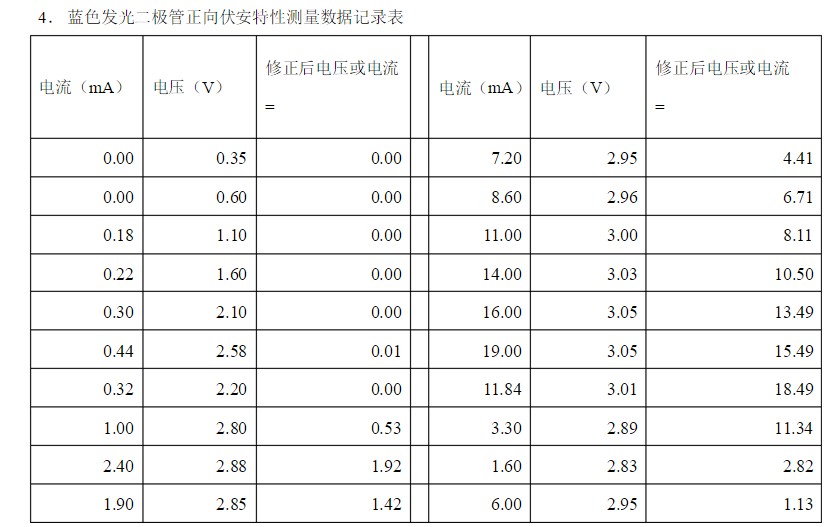

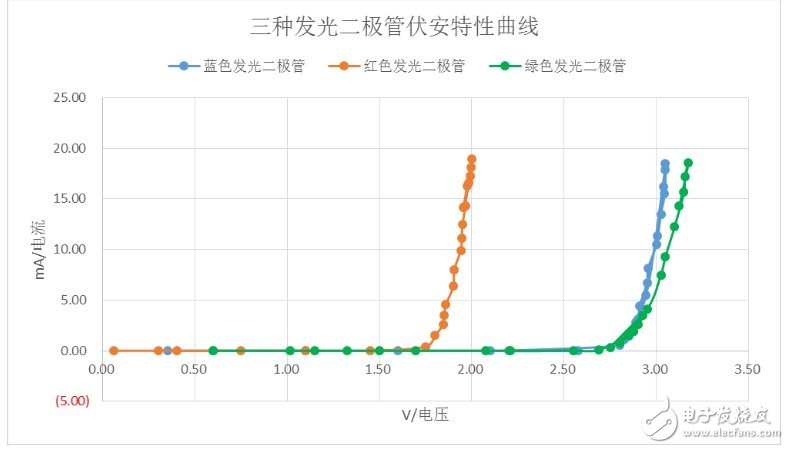

在同一坐标系中作出红、绿、蓝发光二极管的伏安特性曲线。?

对比红、绿、蓝三种发光二极管的伏安特性曲线，定性判断其导通电压的大小。

由图可知，红色发光二极管的导通电压最小，约为2.00V；蓝色次之，约为3.12V；绿色发光二极管的导通电压最大，约为3.21V。

由发光二极管伏安特性曲线易知，当二极管正向接通时，开始时LED电流随电压变化几乎不可察，发光二极管不发光，但当电压大于某一值时（开启电压后），电流随电压的变化率呈线性增加，而且红色二极管增长最快。

发光二极管工作电流分析

发光二极管电路的设计原理：

发光二极管的反向击穿电压约5伏。它的正向伏安特性曲线很陡，使用时必须串联限流电阻以控制通过管子的电流。限流电阻R可用下式计算：R＝（E－UF）／IF

式中E为电源电压，UF为LED的正向压降，IF为LED的一般工作电流。

注意：在实际设计中，往往提高限流电阻值来降低工作电流方法延长使用寿命，经验值3-8MA。

2、特性分析：

（1）亮度与电流不是线性关系，电流大到一定值时，亮度变化不大。只要电流超过了最大正向电流就会烧了。特殊的主要看资料，一般的电流选定在3-20mA。

（2）发光二极管是电流型器件，通常静态显示有10 mA就有足够亮度，极限值在50mA以下。36V串个2K左右的，48V串个3K左右的。

（3）LED（发光二极管）的工作电压随制造材料不同也不同。

3、发光二极管的正负极判断：

（1）直插：两根引线中较长的一根为正极，应按电源正极。有的发光二极管的两根引线一样长，但管壳上有一凸起的小舌，靠近小舌的引线是正极。

（2）贴片：带有杠的是负极

4、工作参数：

（1）正向工作电流If：它是指发光二极管正常发光时的正向电流值。一般LED发光二极管的工作电流在十几mA至几十mA，而低电流LED的工作电流在2mA以下（亮度与普通发光管相同）。

（2）正向工作电压VF：一般发光二极管参数表中给出的工作电压是在给定的正向电流下得到的。一般是在IF=20mA时测得的。发光二极管正向工作电压VF在1.4～3V。在外界温度升高时，VF将下降。

R≈V/I，一般应用取I＝3～5mA，则R＝？。---经验值

（3）常用参数：

普通发光二极管的正向饱和压降为１．６Ｖ～２．１Ｖ，正向工作电流为５～２０ｍＡ

超亮发光二极管有三种颜色，然而三种发光二极管的压降都不相同。其中红色的压降为2.0--2.2V，黄色的压降为1.8—2.0V，绿色的压降为3.0—3.2V。正常发光时的额定电流均为20mA。

5、与其它发光灯对比：

与小白炽灯泡和氖灯相比，发光二极管的特点是：工作电压很低（有的仅一点几伏）；工作电流很小（有的仅零点几毫安即可发光）；抗冲击和抗震性能好，可靠性高，寿命长；通过调制通过的电流强弱可以方便地调制发光的强弱。

补充：

红色和黄色的工作电压是2伏的，其他颜色的工作电压都是3伏，一般的发光二极管的工作电流是20毫安，如果接在五伏的电源上，电源电压减二极管的工作电压就是分压电阻要分掉的电压，再用这个电压除以二极管工作的电流就能计算出这个电阻的阻值。比如说3伏的二极管（5-3）/0.02=100欧，2伏的二极管（5-2）/0.02=150欧，但是不是所有的发光二极管的工作电流都是20毫安，有的大一点有的小一点。

发光二极管参数意义

1．极限参数的意义

允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。超过此值，LED发热、损坏。?

最大正向直流电流IFm：允许加的最大的正向直流电流。超过此值可损坏二极管。?

最大反向电压VRm：所允许加的最大反向电压。超过此值，发光二极管可能被击穿损坏。?

工作环境topm:发光二极管可正常工作的环境温度范围。低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。?

2．电参数的意义

正向工作电流If：它是指发光二极管正常发光时的正向电流值。在实际使用中应根据需要选择IF在0.6?IFm以下。?

正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。一般是在IF=20mA时测得的。发光二极管正向工作电压VF在1.4～3V。在外界温度升高时，VF将下降。?

V-I特性：发光二极管的电压与电流的关系?

在正向电压正小于某一值（叫阈值）时，电流极小，不发光。当电压超过某一值后，正向电流随电压迅速增加，发光。由V-I曲线可以得出发光管的正向电压，反向电流及反向电压等参数。正向的发光管反向漏电流IR<10μA以下。

普通发光二极管的正向饱和压降为1.6V～2.1V。正向工作电流为5-20mA由于发光二极管具有最大正向电流IFm、最大反向电压VRm的限制，使用时，应保证不超过此值。为安全起见，实际电流IF应在0.6IFm以下；应让可能出现的反向电压VR<>
