L火线 N零线

色环电阻的识别方法:

棕1,红2,橙3,黄4,绿5,蓝6,紫7,灰8,白9,黑0,这是色环电阻的代表数字。

4环电阻,一二位数值位,第3位为倍率(什么颜色就是10的几次方),第4位为误差位。

5环电阻,一二三位数值位,第4位为倍率,第5位为误差位。

四环色环电阻的误差:只有”金“、”银“,金表示5%,银表示10%。

五环色环电阻的误差:棕表示1%,红表示2%,灰表示0.05%,白表示环保电阻,

绿表示0.5%,蓝表示0.25%,紫表示0.1%,金表示5%,银表示10%

例如,4环电阻表示10K电阻,综黑橙金(10*10的3次方,5%误差)

4环电阻表示10K电阻,综黑黑红棕(100*10的2次方,1%误差)

数字电阻的表示方法为:最后一位数表示倍率,而前几位为数值位。

滤波电容的选择:

经验公式:C=(3~5)×(T/2)÷R

R:输出电压与最大输出电流的比值。

T:为交流电周期。

电容降压后的电流计算应按容抗来计算既:Xc = 1/(ω C)= 1/(2 π f C)

常见涤纶电容器耐压的标注是采用一个数字和一个字母组合而成。数字表示10的幂指数,字母表示数值,单位是V(伏)。

字母=数值

A=1.0>

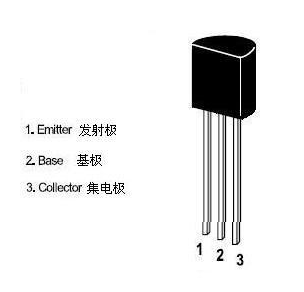

c2060三极管可以替换吗？

C2060参数：(Vceo)32V(Ic)1A(Pc)0.75W

S8050参数：(Vceo)25V(Ic)1A(Pc)0.625W

一般情况下可以替代。

另可用：BC377（45V1A）、2SD1331、3DA2060等型号替换

C2060：40V,0.7A,0.75W,140Mz；C2073：150V,1.5A,25W,4MHz。这两管子虽然都是NPN管，但是C2073速度慢，放大倍数小，最好不要代用。
