热过载继电器是什么？

热继电器是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。

热过载继电器用于电动机过载保护，有多种型式。热过载继电器安装使用方便，功能较全且成本低廉，经实践证明能对电动机进行可靠的保护，所以一直占重要地位。

热过载继电器的工作原理

热过载继电器是应用电流热效应原理，以电工热敏双金属片作为敏感元件的过载继电器，又称热继电器。所谓电工热敏双金属片是由两种线膨胀系数相差较大的合金加热轧制而成的。受热时，双金属片由高膨胀层（主动层）向低膨胀层（被动层）弯曲。当电流过大（超过整定值）时，元件因“热”而动作，从而，其连动的动断触点切断所控电路及被保护设备的电源。

热过载继电器的热元件直接或经过电流互感器接到电动机电路中。当电动机过载时，主双金属片被加热到动作温度，使继电器动作，分断电动机的动力电路，使电动机免受过载而损坏。热过载继电器的动作时间与过载电流的大小按反时限的关系变化，因此，其热特性易与电动机的热特性配合，而且还有结构简单，价格低廉，动作性能稳定，使用方便等特点。

热过载继电器的适用范围

热过载继电器的适用范围：热过载继电器用于交流50Hz，额定绝缘电压660V，电流0.1～630A的电路中，主要用于三相交流电动机的过载和断相保护。并可与适应的交流接触器组成起动器，如概述图热继电器外形。

热过载继电器的接线图

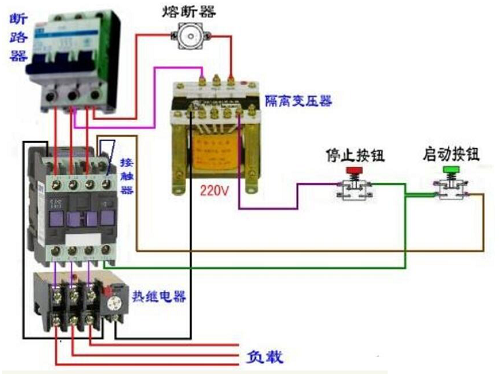

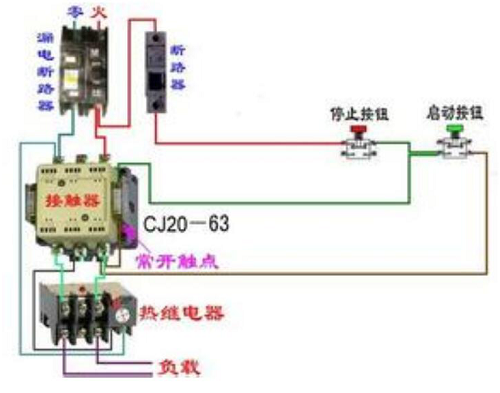

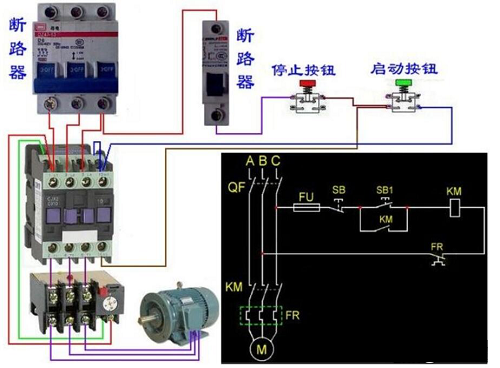

交流接触器与热过载继电器的接线图

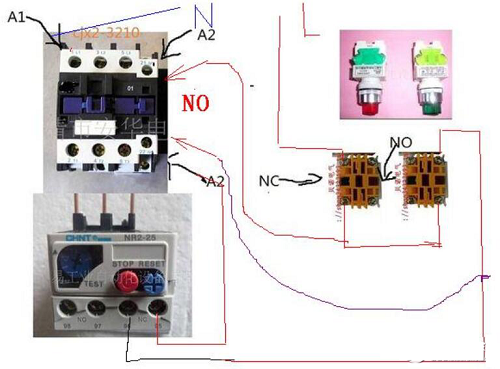

热过载继电器有两组辅助触点，常开和常闭。交流接触器的线圈要连接热过载继电器的常闭触点便可以。如图接法。

当热过载继电器接入主电路内，流过与电动机相同电流，当电动机过载达到一定程度时，热元件被加热达到一定弯曲程度，推动热继电器动作结构。
