一．下图是一张我们要作为范例的PCB图。尺寸是75.18mm x 30.23mm。待会我们要在一张新的PCB图里拼出2x2张的PCB阵列。

二．使用File面板里的New fromtemplate的PCB Hoard Wizard向导建立一个尺寸为160mm x 65mm的矩形PCB，2层的信号层，无电游层，通孔。

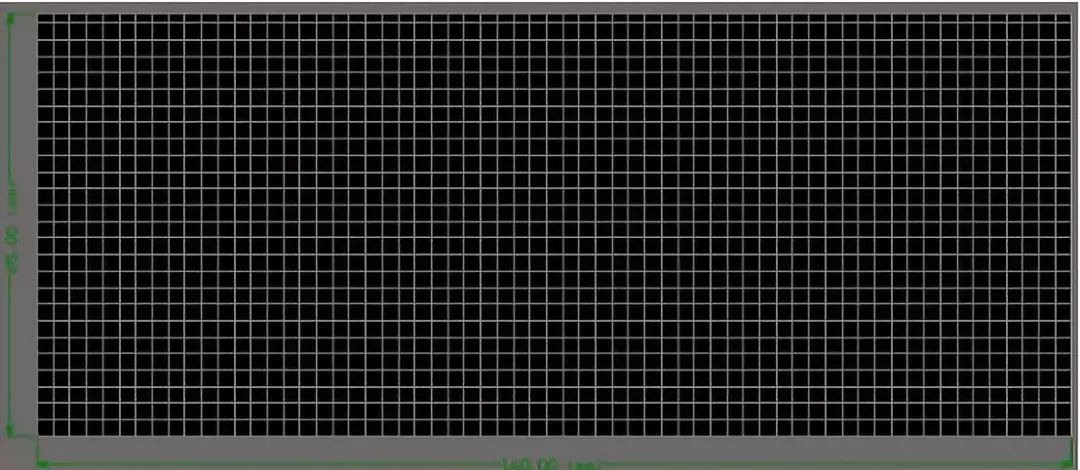

三．使用向导建立好的PCe如下。并保存到当前工程。

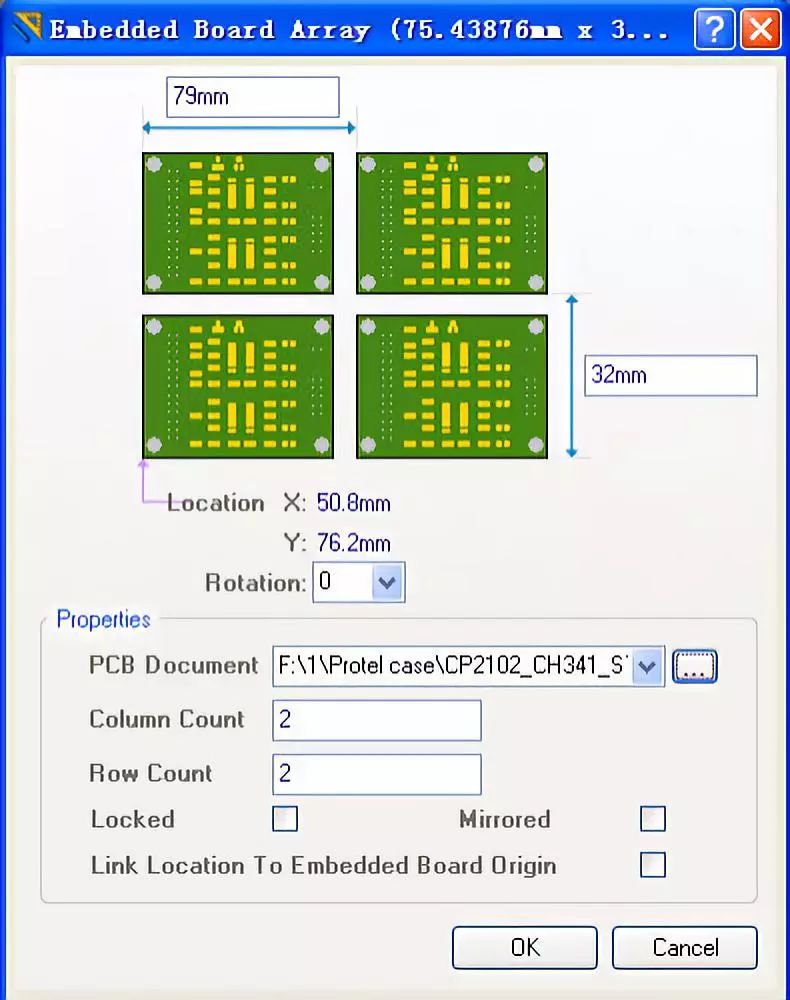

四．执行Place\Embedded Board Array.在Embedded B0ard Array窗口中输入长、宽,一般这个参数梢微比板子的实际尺寸大一些，具体没有严格规定.因为后面我们还要在板子上画一些标记，如V-CUT等。在PCB Document里调入要拼为阵列板的PCB文件;在Column Count输入纵向的PCB阵列数，在Row Count输入横向的PCB阵列数。

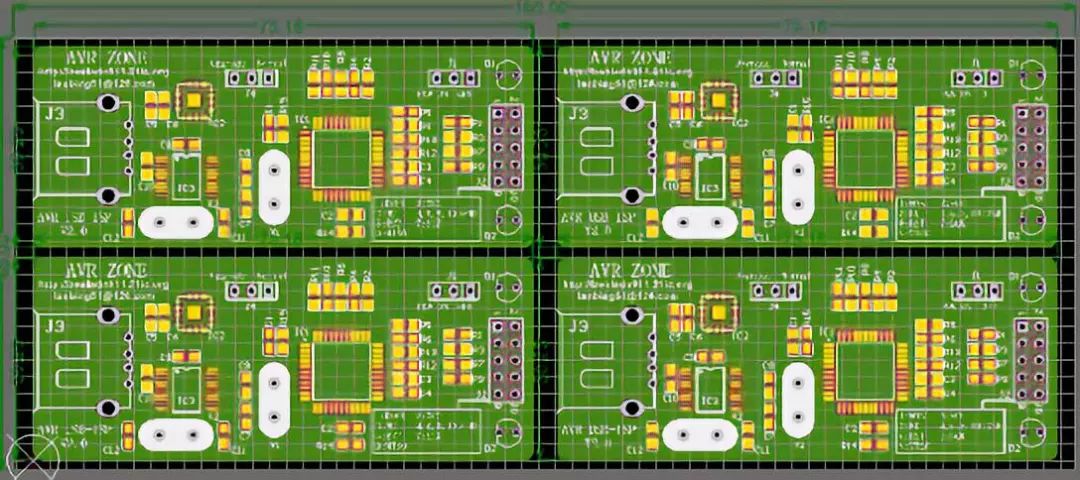

五．设置好以上的参数后，点击OK，放置阵列板到代B图上，调整好位置刚好居中即可。并且重新定位PCB的原点到阵列板的原点上。

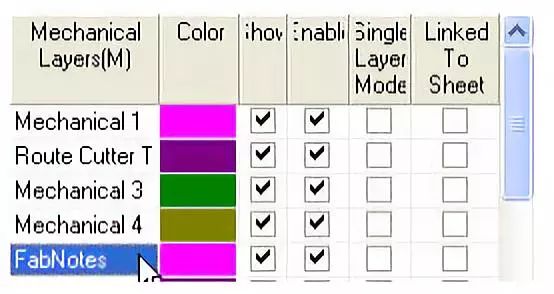

六．下面我们进入层面颜色管理器，把Mechanical2改名为Route Culter Tool Layer,在这个层上绘制的线我们定义为要用铣刀铣穿PCB的走线:把Mechanical2改名为FabNotes,这个层上绘制的线我们定义为要在PCB上铣出V槽(V-GROOVE）的走线。

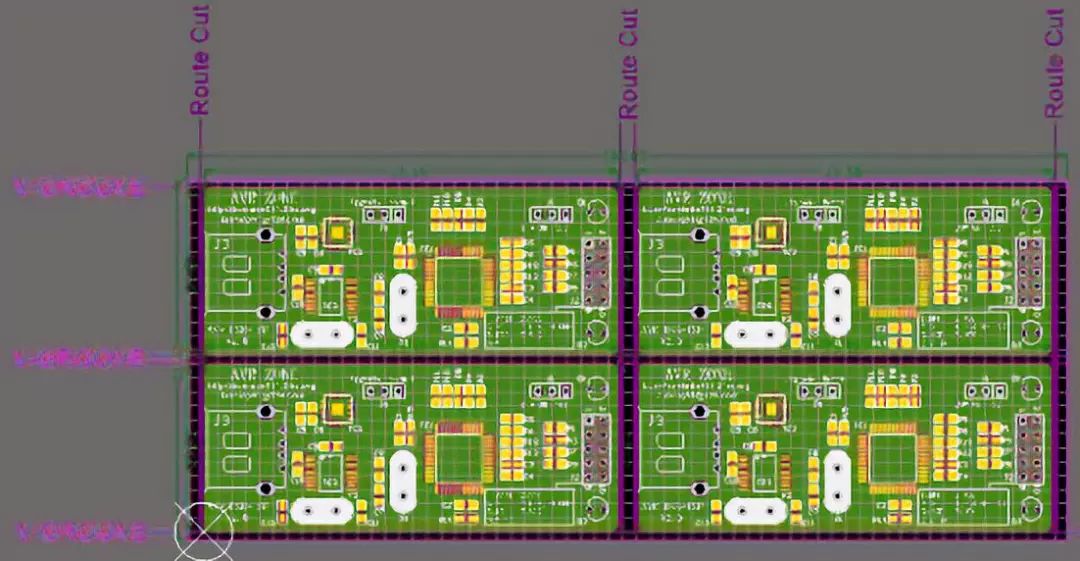

七．在PCB阵列板一画出我们需要的Route Cutter Tool Layer走线和FabNozes走线,这些走线我们是要让做CAM图纸处理的人员明白我们具体的需求和意图。图中我们画的这些Route Culler Tool Layer走线和FabNotes走线是为了方便让PCB加工厂的CAM人员清楚我们的要加工的细节。具体以实际的沟通为准。下图是画好加工细节走线的阵列板。

八．接下来要做的工作就是把PCB阵列板转换成GERBER图.具体的操作过程这里就不做详细介绍了，

要注意的是，把GERBER发给板厂后，还是需要和板厂的技术人员做好细节的沟通，避免因沟通失误而造成损失。
