空气开关接线必备基础知识

　　1、三相用电还是单相用电 家庭用电是单相，电压220V，一火线一零线，工业用电是三相，电压380V，三火线一零线或三火线。

　　2、C型空气开关与D型空气开关 单相家庭用电只能用C型的空气开关，三相的工业用电必须选D型的空气开关。例如，MB1-63C/2P和MB1-63D/2P。

　　3、火线、零线与地线 火线（L线）为红色、零线（N线）为蓝色，黄绿花线就是地线（E线），空气开关进线处的接线端子一般会明确地用L和N标记火线与零线。

　　家用空气开关接线原理图

　　1、1P空气开关又称单极空气开关，它只有一个进口和一个出口，所以只要接火线。

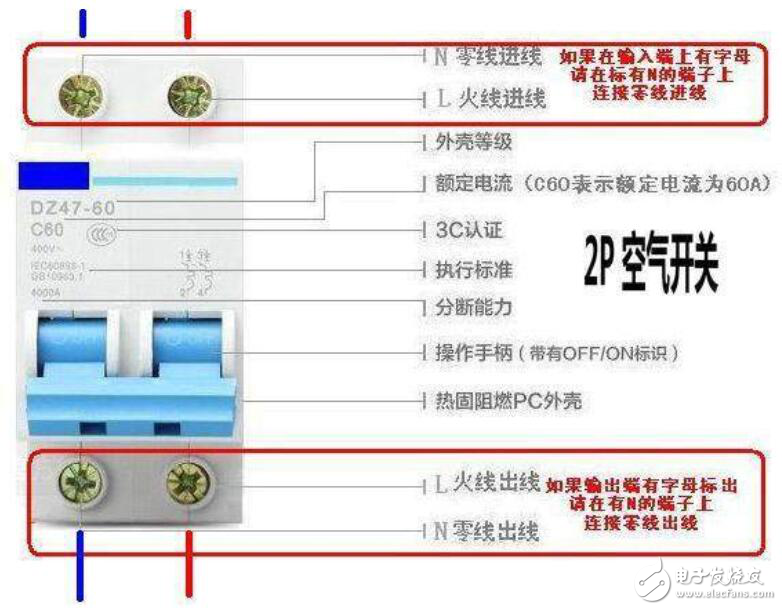

　　2、两相空气开关又称2P空气开关，它的接线如图所示，如果空气开关没有标记L与N，那就按照左零右火的习惯接线就好。

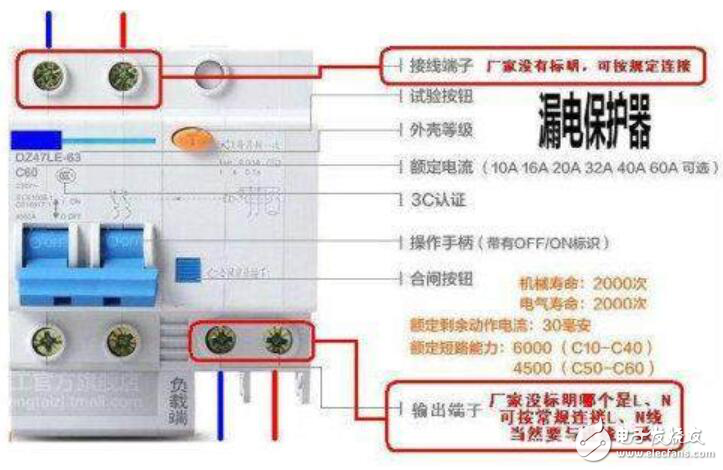

　　3、漏电保护器又称为漏电空气开关，它的火线与零线的接线方法如下

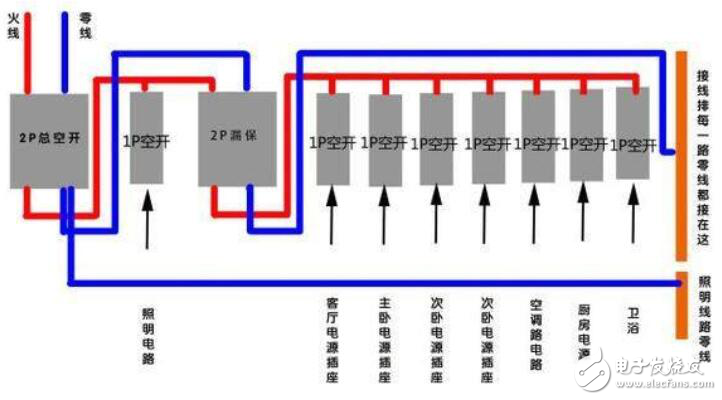

　　4、家用空气开关接线原理图

　　5、家用空气开关接线图
