早在今年的FMS国际闪存会议上，SK Hynix就宣告了业界首个基于CTF技术的4D NAND闪存，日前他们又宣布4D NAND闪存正式量产，目前主要是TLC类型，96层堆栈，512Gb核心容量，使用该技术可以减少30%的核心面积，读取、写入速度分别提升30%、25%。

随着64层堆栈3D NAND闪存的大规模量产，全球6大NAND闪存厂商今年都开始转向96层堆栈的新一代3D NAND，几家厂商的技术方案也不太一样，SK Hynix给他们的新闪存起了个4D NAND闪存的名字，在今年的FMS国际闪存会议上正式宣告了业界首个基于CTF技术的4D NAND闪存，日前他们又宣布4D NAND闪存正式量产，目前主要是TLC类型，96层堆栈，512Gb核心容量，使用该技术可以减少30%的核心面积，读取、写入速度分别提升30%、25%。

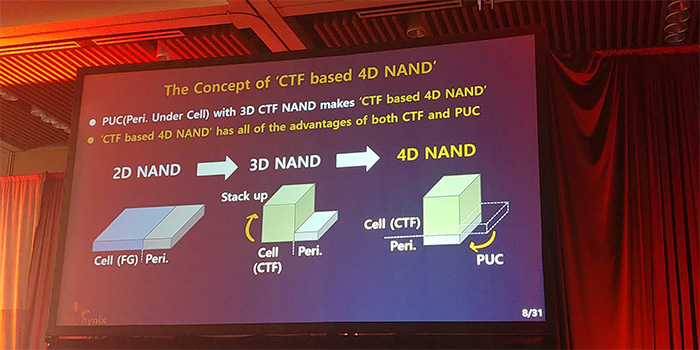

根据SK Hynix之前公布的信息，所谓的4D NAND闪存其实也是3D NAND，它是把NAND闪存Cell单元的PUC(Peri Under Cell)电路从之前的位置挪到了底部，所以叫了4D NAND闪存，本质上其实还是3D NAND，4D NAND闪存有很强的商业营销味道。

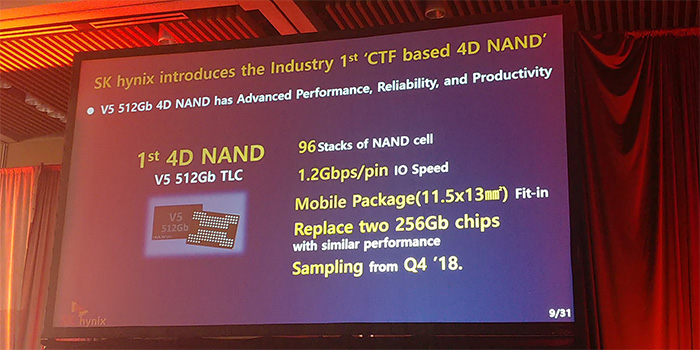

SK Hynix的4D NAND闪存首先会量产TLC类型的，核心容量分别是512Gbt、1Tb，都是96层堆栈，IO接口速度1.2Gbps，不过两者的BGA封装面积是不一样的，1Tb版显然更大一些。

至于QLC类型的，这个未来会是SK Hynix量产的重点，核心容量1Tb，但量产时间会在明年下半年，还需要一些时间。

韩联社报道称，SK Hynix公司4日宣布正式宣布96层堆栈的4D NAND闪存，TLC类型，核心容量512Gb，与现有的72层堆栈3D NAND闪存相比，4D NAND闪存的核心面积减少了30%，单片晶圆的生产输出增加了50%，而且性能也更强——读取速度提升30%，写入速度提升25%。

根据官方所说，4D NAND闪存今年内会量产，而主要生产基地就是刚刚落成的M15工厂，总投资高达15万亿韩元，约合135亿美元。

虽然称为4D NAND，但实际上，和3D NAND比起来并没有什么革命性的技术，或许只是一种市场行销的手段罢。
