【特点】

1.根据2相数字信号输出可以检测出旋转（移动）的方向和位置

NJL5820R和推荐的反射板（条纹镜）组合可以获得90度相移的2相数字信号，从而能够简单检测出旋转（移动）的方向和位置。

检测出2相信号的上升和下降，就可以获得反射板图案周期的1/4分辨率，比条纹镜的物理测量精度有着更高精度的测量。

2.包含发光元件（LED）驱动电流在内，低消耗电流设计

NJL5820R是组合了高灵敏度、低消耗电流的受光IC和高输出红外LED，实现了电池供电设备也可使用的低消耗电流性能。仅需市场产品1/5左右的驱动电流就可工作。

3.传感器有强稳健性（Robust），对条纹镜之间距离的变动能保持相对稳定的检测性能

在检测直线移动和旋转时的位置时，很难保持传感器和条纹镜之间的距离不变。NJL5820R则是当传感器和条纹镜之间距离发生变动的情况下，其受光元件也能够检测到经反射板反射的反射光，并将产生的光电流作为后段比较器的基准电压，这样既保持了对距离变动的相对稳定性，Duty和相位差也基本没有波动。

4.不受磁场干扰

因为是光学模式的传感器，所以不会受到来自电机磁场的干扰。在安置传感器时不用考虑安装位置，并且设计时也无需进行磁场分析。

NJL5820R

【检测旋转和移动的产品系列】

【推荐反射板（条纹镜）】

条纹镜

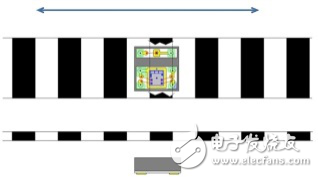

【检测方法图示】

【性能指标】

●小型薄型封装 ： 2.6 x 2.5 x 0.8mm

●2相数字信号输出 ： A，B相

●增量输出方式

●分辨率 ： 50.8PI （Lines Per Inch）

●工作电压范围 ： 2.8V to 5.5V

●工作温度范围 ： -30℃ to 85℃

【应用】

●检测聚焦环的旋转

●检测操纵盘的旋转

●简易编码器
