RFID技术和基于RFID发展起来的NFC技术都是属于近场通讯的范畴，在物联网领域都有极大的应用。两者都基于电磁感应原理，利用无线射频信号对目标进行识别和通讯，读写距离是评估其系统的重要指标，而标签的谐振频率是影响这个指标的关键参数。

RFID和NFC的无源标签封装好之后只能采用非接触法测量其谐振频率。非接触法测量方法原理是反射测量，通过测量反射参数的S11，观察S11最大负峰值对应的频率值，即可得到标签的谐振频率。

测试仪器选择：

为了保证非接触测量方法的可靠性与可信度，我们采取了两种测量方法进行测量：

方法一：使用鼎阳SSA3000X频谱分析仪、TG 跟踪源、反射电桥、反射测量软件进行测量

方法二：使用鼎阳SVA1000X 频谱&矢量网络分析仪、机械校准件、VNA（矢量网络测量软件选件）进行测量

SSA3000X和SVA1000X两款设备都具有反射测量功能，可以测量反射系数（ρ）、回波损耗（Return Loss）、和电压驻波比（VSWR）等指标。SVA1000X内置了反射电桥，而SSA3000X已经在TG Source端校准，无需机械校准件，同时使用安捷伦网络分析仪对以上两种方案进行验证。

RFID标签实际测试：

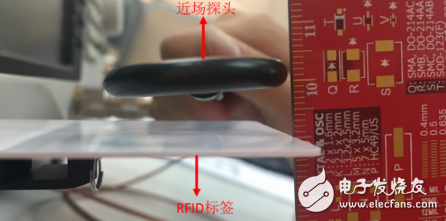

以下测试采用的是遵循ISO/IEC 14443 TypeA 标准的RFID无源标签，标定频率为13.56MHz，使用近场探头代替13.56MHz的测量环路天线。测量时保持近场探头和RFID标签的测量距离为1cm，用Marker读取负峰值。

SSA3000X设置：

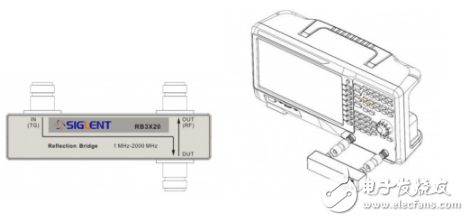

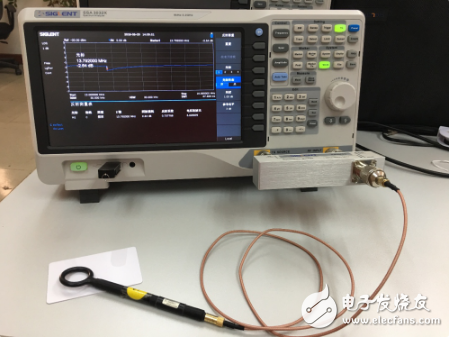

1．首先连接反射电桥：

IN（TG）端口：信号输入端，用于连接电桥与频谱仪跟踪源TG Source输出端口

OUT（RF）端口：信号输出端，用于连接电桥与频谱仪RF Input射频输入端

DUT 端口：用于连接电桥与被测设备，本例中连接近场探头

2. 按下Mode按键，选择反射测量功能。

1） 校准开路载，校准开路载前需要断开被测设备，校准完成后，就可以在屏幕下方看到回波损耗，反射系数，电压驻波比等参数。

2） 选择合适的刻度和参考电平。本例中选择刻度为1dB，参考电平 6dB。

3） 选择频率，起始频率设置为11MHz，终止频率为15MHz。

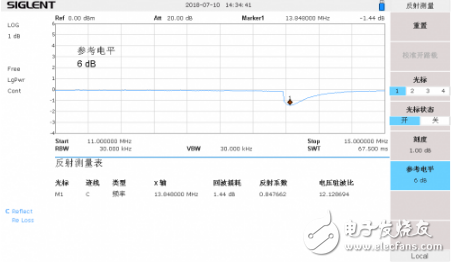

SSA3000X测试结果：SSA3000X测试出RFID谐振频率约为13.85MHz，回波损耗为1.44dB，电压驻波比约为12.13。
