现在很多人家里都使用LED灯泡了

毕竟LED灯泡现在也比较便宜

而且在功耗方面是最节能的

下面给大家拆解一下这种LED灯泡

看看内部的电路是怎样的

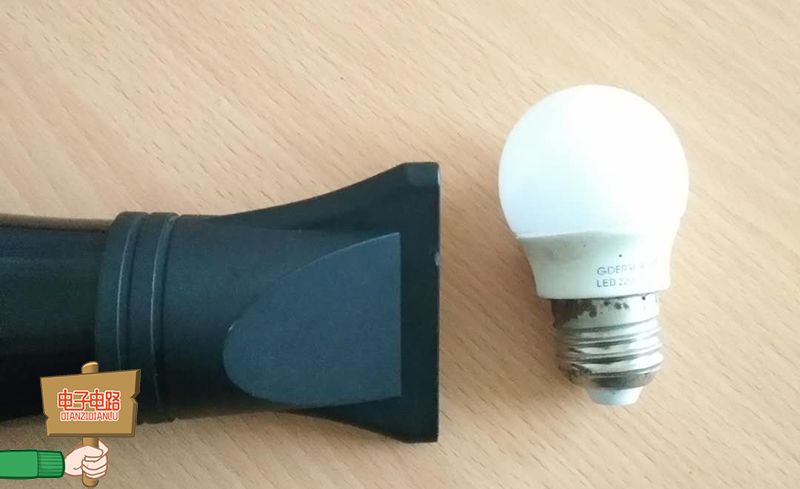

这是拆下的一枚2W的灯泡

如果直接拧灯罩是比较难拆开的

使用吹风机吹一下边边的胶

封口胶受热软化后

就很容易打开了

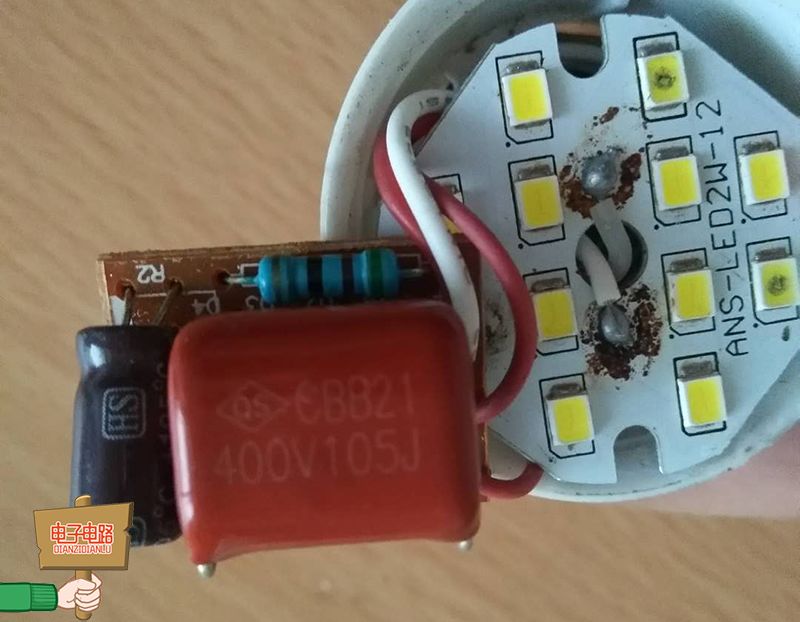

打开之后可以看到

里面有一片LED控制电路和一片LED铝基板

LED铝基板上有很多LED

LED分成两组

每组有6个LED相互串联

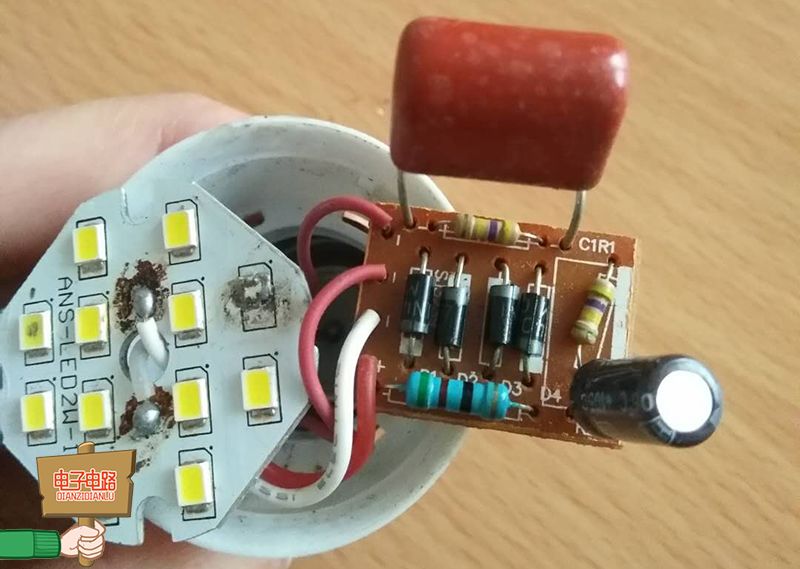

LED灯泡控制电路的元器件

包括有电阻、电容、二极管

可以看到其实电路板很简单

包含的元件并不多

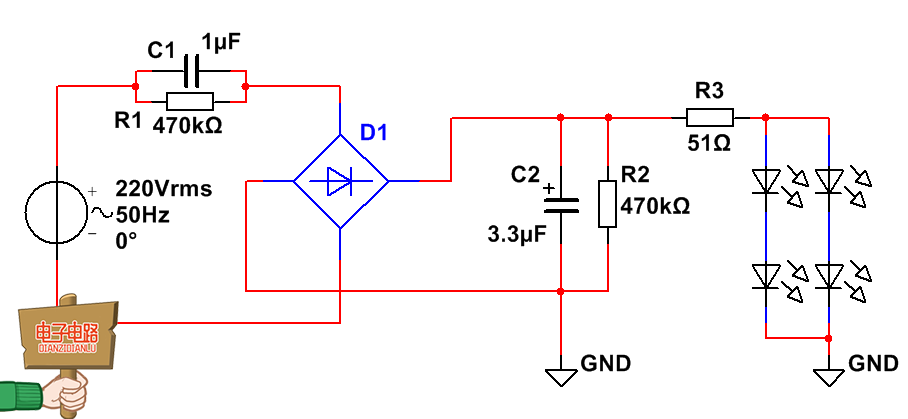

将上面电路板的电路图画出来是这样的

图中只画了部分LED

电容C1和电阻R1组成阻容降压电路

降压后通过桥式整流电路进行整流

整流后用电容进行滤波

然后通过限流电阻R3输出电压点亮2组LED灯

只需要这些元件就做成了一个LED灯泡

是不是感觉很简单？

但类似这样的LED灯泡其实频闪是比较大的

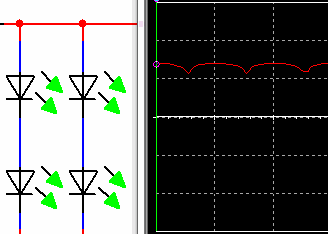

电路仿真下电压的波形

频闪越低，对眼睛的伤害越小

优质的LED灯泡是采用恒流芯片来驱动LED

这样频闪会比较低

中国行业标准对合格产品的频闪要求是3125 Hz

哪么如何快速分辨LED的频闪？

方法很简单

就是直接用手机的照相机

对点亮的LED灯用照相机对焦

就可以分出频闪的高低了

频闪低的灯泡，在镜头下和肉眼观察差别不大

频闪低的LED灯泡

频闪高的灯泡，手机屏幕上会出现频繁波动的线条

甚至一闪一闪

频闪高的LED灯泡

内部装有恒流芯片，可以有效地降低频闪

一般带有恒流芯片的灯泡价格会比较高

快来测试一下你家的灯泡频闪大不大吧！
