利用继电器、接触器实现对电动机和生产设备的控制和保护，称为继电接触控制。一个继电控制系统是由承担不同功能的控制电器组成，如按钮、刀闸、继电器、接触器等。

一、组合开关

组合开关结构

组合开关也称转换开关。

1、用途

一般用作电气设备电源引入开关，也用于小容量电动机的起/停控制。

2、结构

对常用的三极开关来说，每一极有一对静触片与盒外接线柱相接，动触片受手柄控制可以转动，以达到线路的通/断控制。

3、种类

有单极、双极、三极和四极等，额定电流有10A、25A、60A和100A等多种。

如下图，用手柄转动转轴时，就可以将三个触电同时接通或断开。

组合开关

下图为组合开关的应用：控制小容量电动机的起停。

用组合开关直接控制电动机的起停。

二、按钮

按钮常用于接通和断开控制电路。

按钮的外形图、结构和符号如图所示。通常红色按钮代表停止，绿色按钮代表启动。

三、交流接触器

用于频繁地接通和断开大电流电路的开关电器。

1、结构和原理

当线圈通电时，静铁芯产生电磁吸力,将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。

交流接触器原理

2、符号

属于同一器件的线圈和触点用相同的文字表示。

常用的交流接触器有CJ10、CJ12、CJ20和3TB等系列。

接触器的技术指标：额定工作电压、电流、触点数目等。

四、中间继电器

通常用于传递信号和同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件。

中间继电器触点容量小、数目多、用于控制线路。

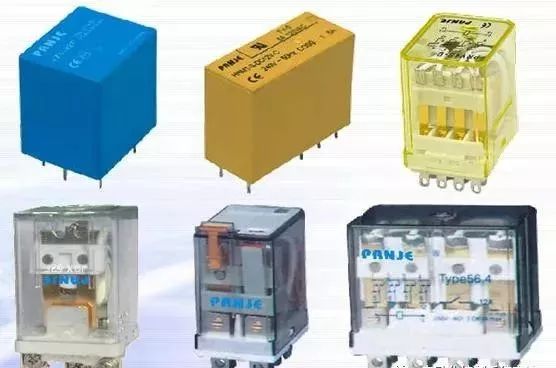

几种常用的中间继电器：

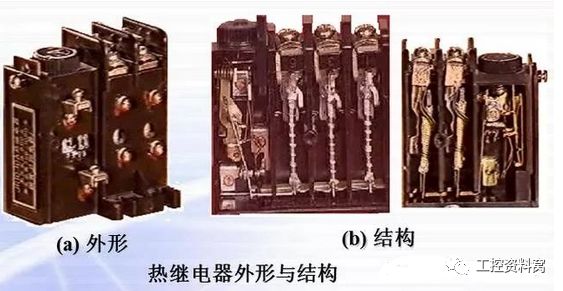

五、热继电器

用于电动机的过载保护。

1、工作原理

发热元件接入电机主电路，若长时间过载，双金属片被加热。因双金属片的下层膨胀系数大，使其向上弯曲，杠杆被弹簧拉回，动断触点断开。

2、符号

常用热继电器：

六、熔断器

用于低压线路中的短路保护。

1、分类

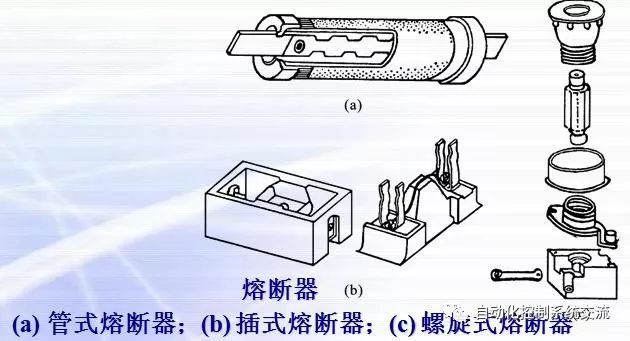

常用的熔断器有：插式熔断器、螺旋式熔断器、管式熔断器和有填料式熔断器。

2、符号

3、熔断器额定电流IF的选择

（1）电灯、电炉等电阻性负载

IF>IL

（2）单台电机

熔丝额定电流≥电动机的起动电流/2.5

（3）频繁起动的电机

熔丝额定电流≥电动机的起动电流/1.6—2

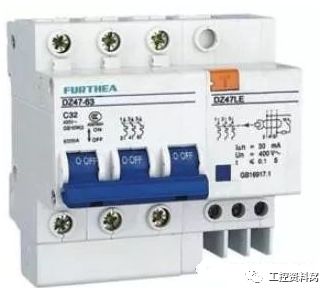

七、断路器

断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

断路器符号：
