比例电磁阀的工作原理,附详细图解

出处 : 互联网 发布时间 : 2019/12/11 关键词: 比例阀 比例电磁阀 阅读 : 3088

摘要:比例电磁阀的阀芯的运动是采用比例电磁铁控制,使输出的 压力或流量与输入的电流成正比。所以,可用改变输入电信号的方法对压力、流量进行连续控制。有的阀还建有控制流量大小和方向的功能。根据功能比例阀也可以氛围压力阀,流量阀和换向阀三大类。

比例电磁阀的工作原理


比例电磁阀的阀芯的运动是采用比例电磁铁控制,使输出的 压力或流量与输入的电流成正比。所以,可用改变输入电信号的方法对压力、流量进行连续控制。有的阀还建有控制流量大小和方向的功能。根据功能比例阀也可以氛围压力阀,流量阀和换向阀三大类。


比例电磁阀工作原理


比例电磁阀的基本系统


1.考虑一个简单的液压系统,它由邮箱A,马达B,液压泵C,溢流阀D,过滤器E,流量控制阀F,电磁换向阀G和液压缸H组成


2.通过流量控制阀(可决定液压缸的流速)和电磁换向(可决定液压缸的移动方向)来控制液压缸运动(运动方向和运动速度)

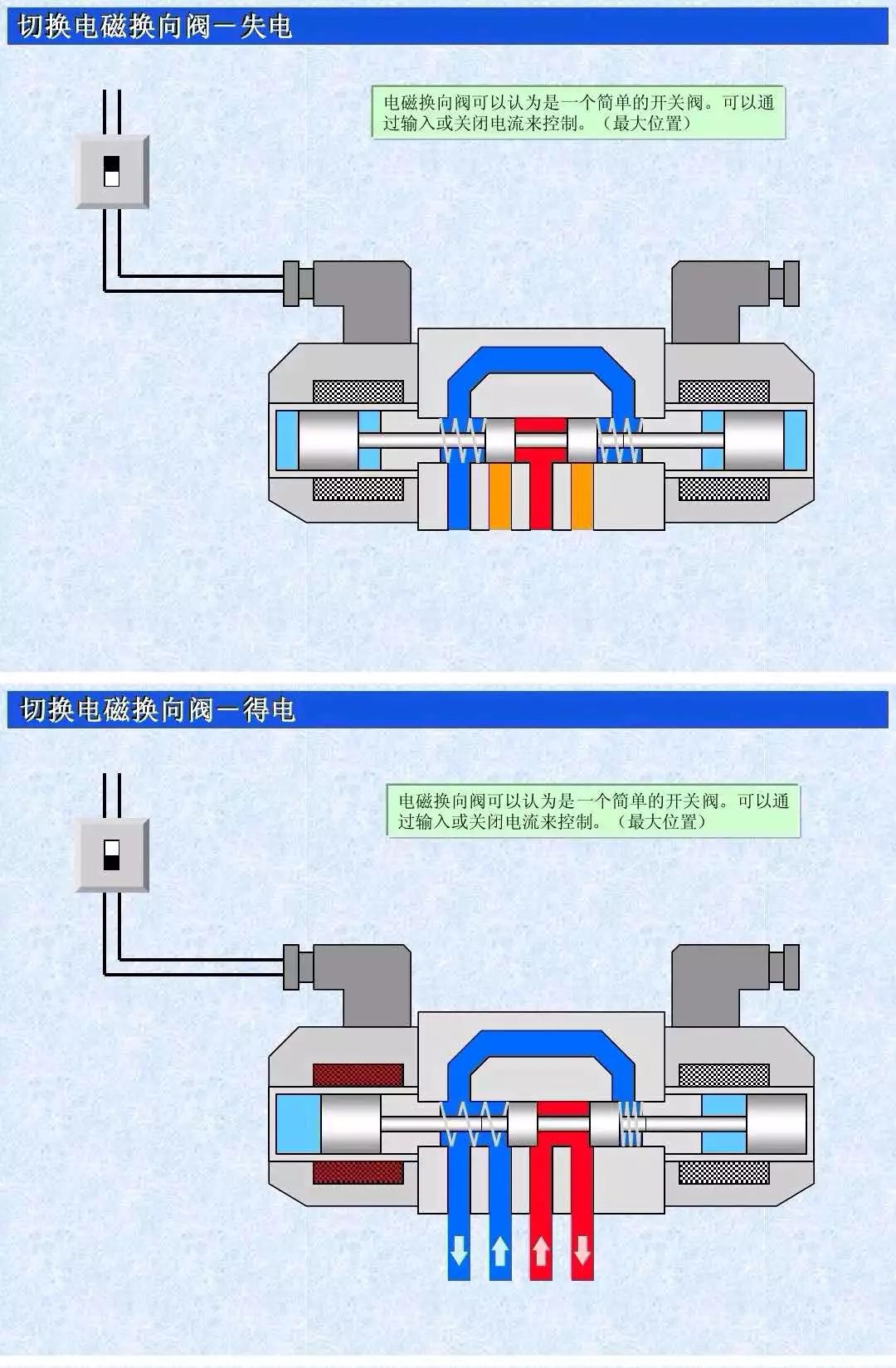

切换电磁换向阀-失电


电磁换向阀可以认为是一个简单的开关阀。可以通过输入或关闭电流来控制。(最大位置)


切换电磁换向阀-得电


电磁换向阀可以认为是一个简单的开关阀。可以通过输入或关闭电流来控制。(最大位置)


切换电磁换向阀

比例阀的流量控制


然而,比例方向阀可以通过类似亮度调节的电流来控制。

功能上: 流量控制阀+电磁换向阀=比例(流量)阀

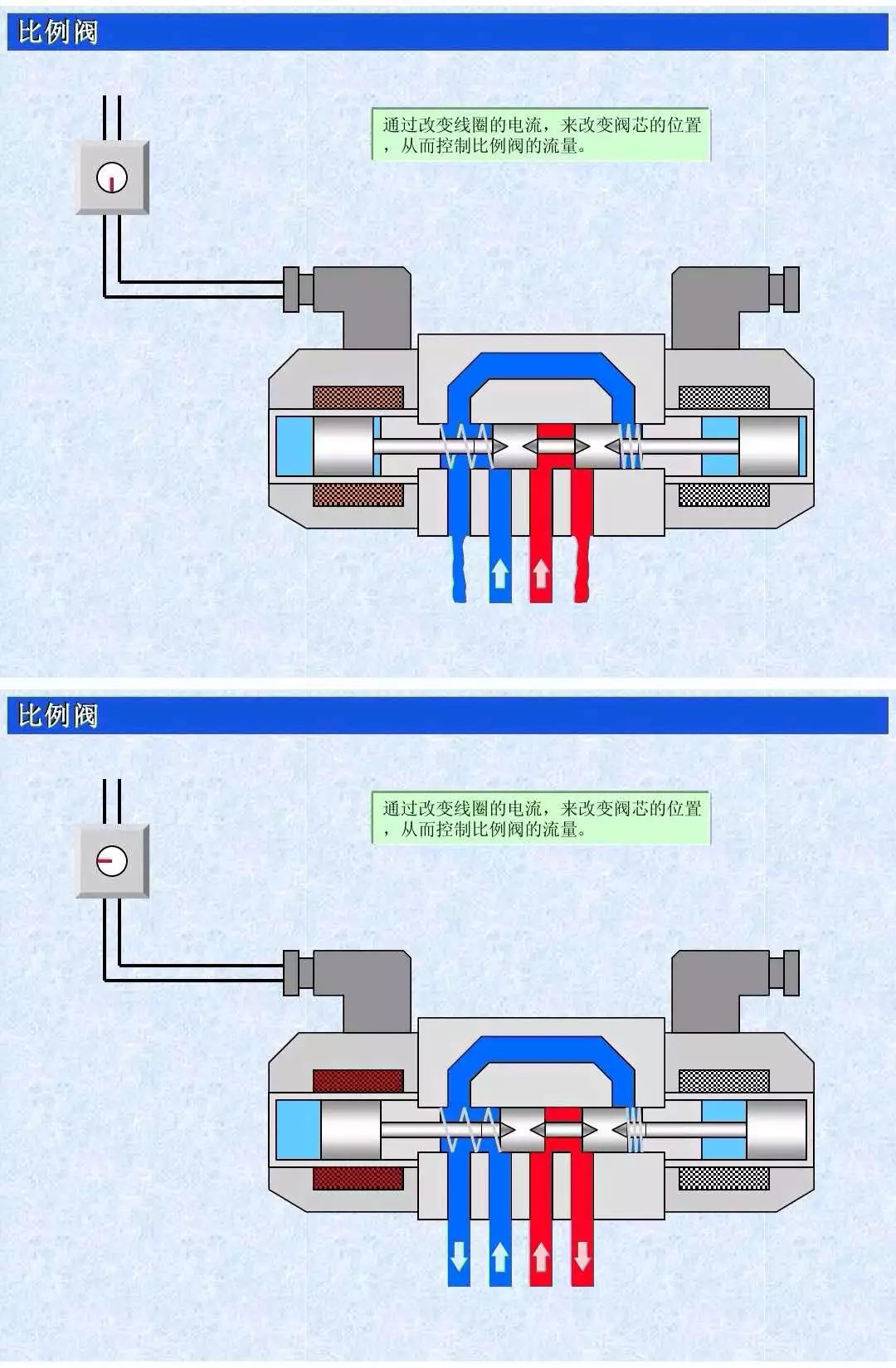

通过改变线圈的电流,来改变阀芯的位置,从而控制比例阀的流量。


比例阀

比例阀

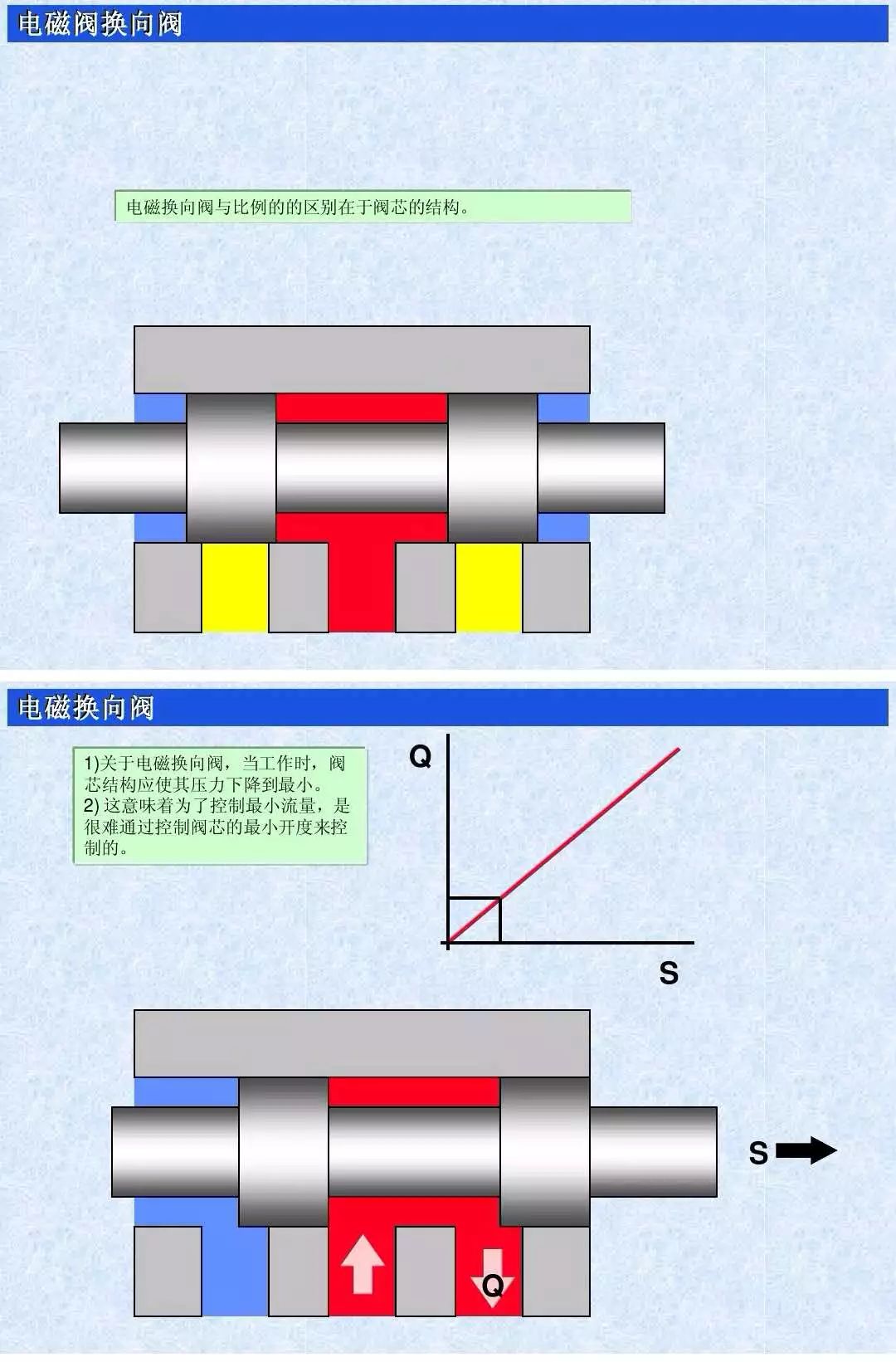

电磁换向阀与比例阀的结构


电池换向阀与比例阀的区别在于阀芯的结构

1.关于电磁换向阀,当工作时,阀芯结构应使其压力下降到最小。

2.这意味着为了控制最小流量,是很难通过控制阀芯的最小开度来控制的。


电磁阀换向阀

比例电磁阀与电磁换向阀

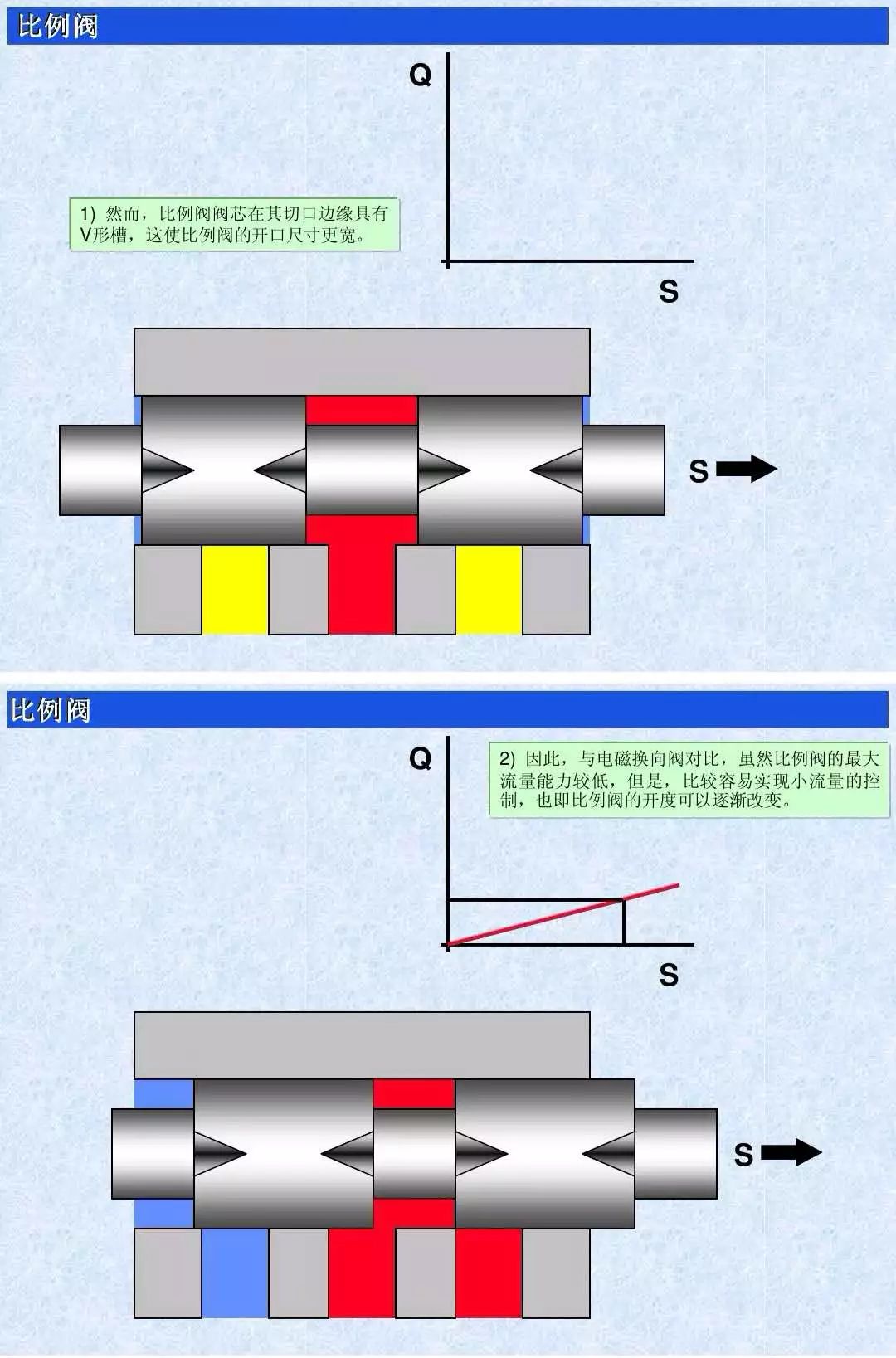

1.然而,比例阀阀芯在其切口边缘具有v形槽,这使比例阀的开口尺寸更宽。

2.因此,与电磁换向阀对比,虽然比例阀的最大流量能力较低,但是,比较容易实现小流量的控制,也即比例阀的开度可以逐渐改变。


根据最大流量能力,我们能安装不同的阀芯。它意味着这些阀芯具有不同的想形状,尺寸,或V形槽的数量。


比例阀

比例阀


比例阀远程控制开关系统


在开关系统中,为了调整液压缸活塞的移动速度,我们需要再相应位置安装流量控制阀。


比例压力阀


在一个系统中,如果使用比例方向阀和比例压力阀,则表示该系统的液压压力的作用(运动和力)可由电信号控制。


可以控制活塞的移动方向(电磁换向阀功能),移动速度(流量控制阀功能)和输出力(比例压力阀功能)。



比例压力阀
