谈起显示技术，相信每个人都有自己的感受。十几年间，我们的手机从大变小再变大，电视机也从“大疙瘩”变成了如今的超薄大液晶显示器。随着显示器技术的发展，中国的显示产业也逐渐走出了被别国碾压的窘况。

接下来的几期的课程就一起跟随张原峰老师，听老师聊聊显示产业的技术与发展吧。

说道显示技术从技术特色，可以分为两类：反射式技术和自发光式技术。

今天我们先来了解反射式技术，反射式技术顾名思义指本身不发光，利用反光材料，用经过镜面反射的光线照亮屏幕。反射式技术又分为：

投影式（Projetor）

平板式（Flat Panel）

机械式（Mechanics）

投影式

1. 液晶投影（LCD）

LCD投影利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。

液晶投影分为两类:三色液晶和硅基液晶。

三色液晶（3LCD）

3LCD技术以爱普生为代表，其光路比较简单，由光源发射经灯碗形成平行光，射入单光聚光透镜以及第二组的偏振光转换透镜，由分光镜分光后射入红（R）、绿（G）、蓝（B）三个液晶板，再由一体化棱镜汇聚这三种光，最后投影在屏幕上。

3LCD原理图

硅基液晶（LCOS）

硅基液晶它采用涂有液晶硅的CMOS集成电路芯片作为反射式LCD的基片，进行投影。它的尺寸很小、分辨率高，这种技术的代表公司有索尼。

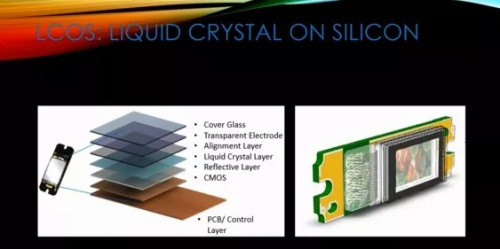

LCOS原理

2. 数字光处理投影方式（DLP）

这是一种常见的投影技术，它是基于TI（美国德州仪器）公司开发的数字微镜元件——DMD来完成可视数字信息显示的技术。

说得具体点，就是DLP投影技术应用了数字微镜晶片（DMD）来作为主要关键处理元件以实现数字光学处理过程。我们在影院中见到的显示技术就是采用DLP技术。

DLP工作原理

3. 激光投影（Laser）

激光投影是以红、绿、蓝(RGB)三基色激光为光源的显示技术，激光射程高，所以色彩覆盖率高是它的优点。

平板式

1.反射式液晶（Reflective LCD）

扭转向列项

以前的计算器、点阵型显示方式采用的就是这种技术。代表有TN技术和FSTN技术。

TN液晶分子的扭曲取向偏转90°，主要优点是成本低、响应速度快可通过广视角补偿膜获得较大的可视角度。

FSTN液晶分子的扭曲取向偏转180°，在偏光片上而加入一层补偿膜，可以消除色散，实现黑白显示。

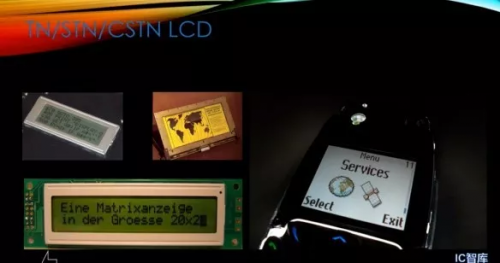

扭转向列项技术的应用

双稳态液晶（Bistable）

双稳态液晶包括胆甾相（Bi Ch-LCD）和铁电液晶（Bi Ferro LCD）。

胆甾相型液晶现在已经有了相关的应用，类似于儿童电子黑板和电子看板。

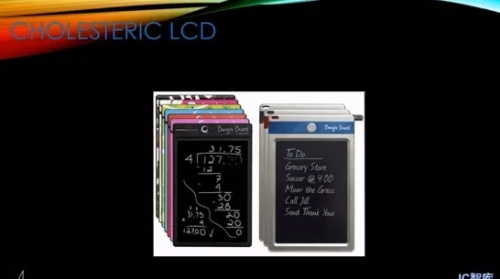

胆甾相型液晶应用

2.电泳式液晶（Electrophoretic）

电泳式我们最常见的就是Kindle电子书，是利用有颜色的带电球，由外加电场，不同极性的电场吸引相反带电粒子，在液态环境中移动，呈现不同颜色的显示效果，形成双稳态显示，可以有效降低能源消耗，其代表厂商包括E-Ink与Sipix。

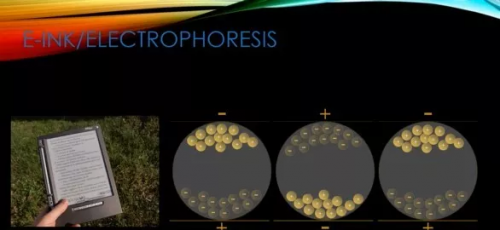

电泳式显示原理

电泳式显示分为微杯式（Microcup）和微胶囊（Micro-Capsule）。

3.iMod Mirasol

Mirasol面板是由高通光电开发的一种新型显示技术。Mirasol显示屏以一种称为干涉测量调制（IMOD）的反射型技术为基础，但由于市场接受度低，目前已经被高通放弃。

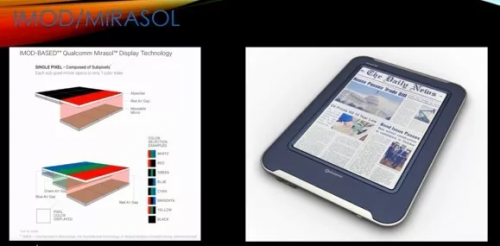

Mirasol工作原理

4. 电润湿（E-Wetting）

电润湿显示技术是一种利用油与水界面固有的自然力及相关理论而开发出的技术。通过在液体中加入不同的颜色，利用摊开或者收缩来反射光线形成显示效果。

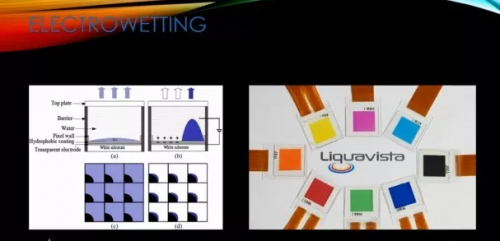

电润湿显示原理

机械式

分裂标牌（Split-Flap）

机场使用的显示飞机起落的显示屏和欧美国家显示拉丁数字的标牌，均用了这种机械驱动的方式进行显示。

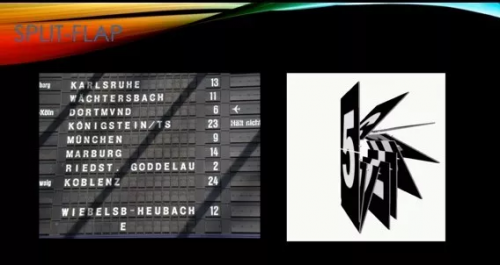

分裂标牌应用

翻转点阵（Flip-Dot）

翻转点阵式就是通过机械控制的方式拨动带颜色的塑料片达到显示效果。在公交系统、户外信息显示上有很广的应用。

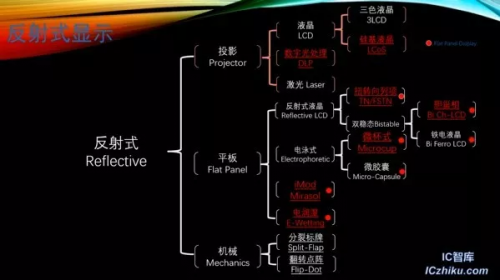

反射式显示总结

各类的显示技术将我们的生活变得更加多姿多彩，自发光式显示技术又将给我们带来哪些不同的体验呢，请听下回分解！
