232通信/串口/USB通信等，17种常见单片机常用设计模块分享

来源：电子元件技术网发布时间：2019-06-04

摘要： 以下分享17种单片机常用电路设计模块，包括：双路232通信电路3线连接方式，三极管串口通信，单路232通信电路，USB转232电路等。

以下分享17种单片机常用电路设计模块，包括：双路232通信电路3线连接方式，三极管串口通信，单路232通信电路，USB转232电路等。

1、双路232通信电路3线连接方式，对应的是母头，工作电压5V，可以使用MAX202或MAX232.

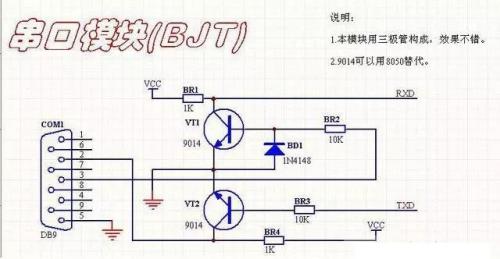

2、三极管串口通信

本电路是用三极管搭的，电路简单，成本低，但是问题，一般在低波特率下是非常好的。

3、单路232通信电路

三线方式，与上面的三级管搭的完全等效。

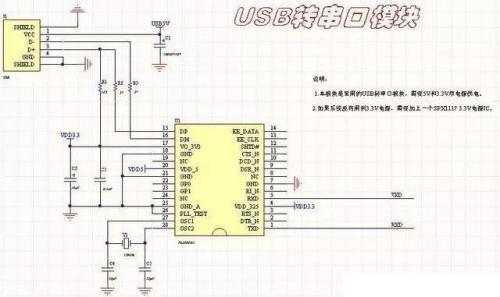

4、USB转232电路

采用的是PL2303HX,价格便宜，稳定性还不错。

5、SP706S复位电路

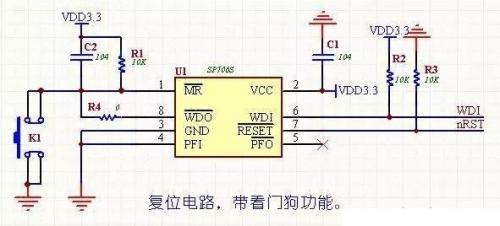

带看门狗和手动复位，价格便宜（美信的贵很多），R4为调试用，调试完后焊接好R4。

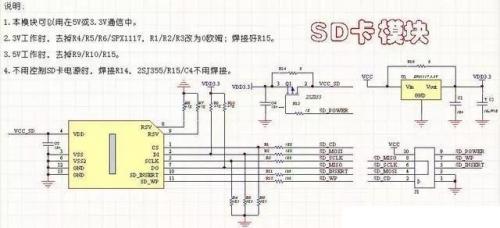

6、SD卡模块电路（带锁）本电路与SD卡的封装有关，注意与封装对应。此电路可以通过端口控制SD卡的电源，比较完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一样的。
