开关集成电路构成的功能转换开关电路

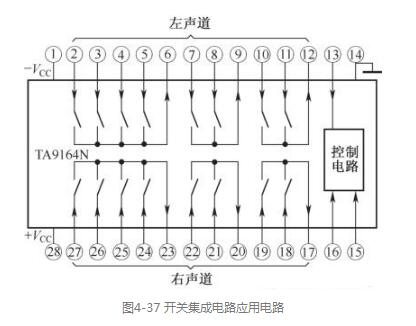

　　在一些高档音响设备中，采用开关集成电路构成功能转换开关电路，图4-37所示是一种这样的开关集成电路应用电路。

　　该集成电路共有28根引脚，为双声道开关电路，每个声道有3组开关：②～⑥脚构成一组开关，相当于机械开关电路中的四掷开关电路，②～⑤脚为4个信号源输入引脚，⑥脚为信号输出引脚，当②脚内电子开关接通时，⑥脚输出②脚上的信号;⑦～⑨脚构成另一组开关，⑦、⑧脚是输入信号引脚，⑨脚是输出信号引脚;⑩～脚构成第三组开关，⑩、脚是输入信号引脚，脚是输出信号引脚。、、脚用来转换内电路中各组开关的工作状态，①脚是负电源引脚，脚是正电源引脚。

　　带指示的功能转换开关电路

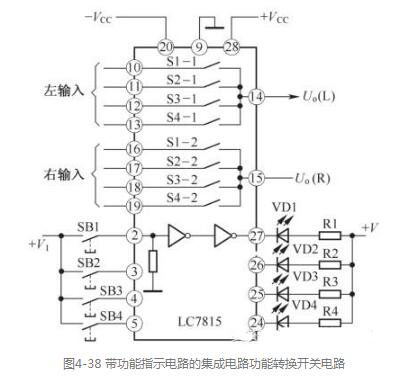

　　图4-38所示是一种带功能指示电路的集成电路功能转换开关电路。电路中，SB1～SB4是4个功能开关（按钮），它们分别控制集成电路内部的左、右声道电子开关S1～S4，～脚外接4个指示灯，当按下SB1～SB4中某一个功能开关时，～脚的相应引脚从高电平转换成低电平，使发光二极管发光指示。

　　电路中的集成电路LC7815采用正、负电源供电，脚为+VCC端，

　　脚是-VCC端。⑩～脚是左声道的4个输入引脚，脚是左声道信号输出引脚。～脚是右声道输入引脚，脚是右声道信号输出引脚。电路中，+VCC是集成电路的直流工作电压，+V和+V1都是直流工作电压。

　　继电器控制功能转换开关电路

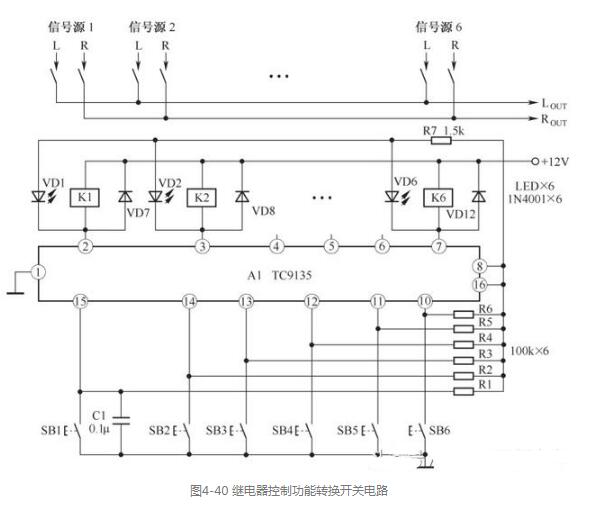

　　图4-40所示是继电器控制功能转换开关电路，它是由集成电路控制、继电器执行信号源转换的电路。

　　继电器的特点是接通时接触电阻为0Ω，断开时电阻无穷大，开关特性优于电子开关电路，这样避免了电子开关转换信号所带来的附加失真、附加噪声和音染。

　　另外，继电器的控制电路与信号传输的转换开关是分开的，这样控制电路可以随便设计走向等而不影响信号的转换性能，所以方便了电路的设计且提高了功能转换的性能。

　　电路中的K1～K6是6只相同的继电器，VD1～VD6是相同的6只发光二极管，其他6只普通二极管为消除继电器线圈反向电动势的保护二极管。R7为6只发光二极管的限流保护电阻。

　　专用集成电路TC9135具有6选1功能：当控制按钮SB1～SB6中的任一按钮按下时，与之相对应的输出端导通、继电器吸合，而其他各输出端均关闭，从而实现“6选1”功能转换。如果同时有两个或两个以上按钮被按下，则所有6路输出端全部关闭，防止了误操作造成混乱。

　　例如，按下功能开关SB1，这时集成电路A1的②脚回路接通，即②脚为低电平，为继电器K1接通工作电流回路，K1工作（同时VD1发光指示），将信号源1的L、R信号接通，加到后面的电路中。

　　电容C1的作用是实现开机自动接通第一路音频信号源，这是因为在开机时C1两端的电压不能突变，原先C1中无电荷，这样相当于SB1有一个接通动作。
