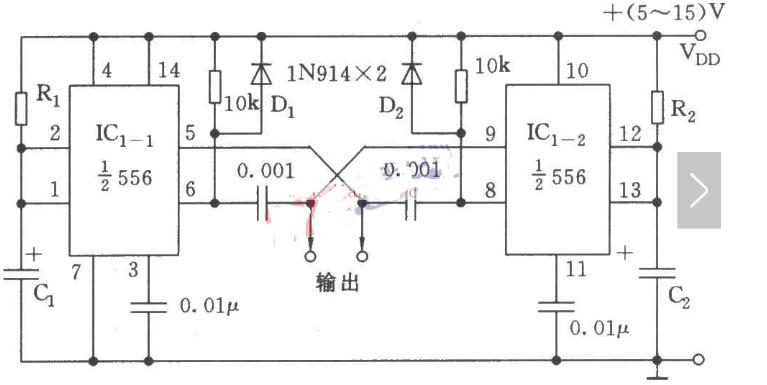

电路由一块双时基电路556组成两个同步的多谐振荡器，可输出同步的两个时钟脉冲信号，其间隔和振荡频率可通过调节时间常数来改变，灵活、方便。

当按键S1按下时，扬声器开始发声，延迟一段时间后，扬声器发声停止。

1、三极管Q1，Q2以及外围电阻电容组成的延迟开关电路，如下图中的红色区域；
2、三极管Q3，Q4以及外围电阻电容组成的无稳态多谐振荡器电路，如下图中的绿色区域；
3、三极管Q5，扬声器组成的发声电路。

电路工作过程

1、电路通电后，未按下按键S1时，电解电容C1上无电荷，所以三极管Q1的基极电压为0V，所以三极管Q1截止，Q2也截止。Q2截止后，无稳态多谐振荡器与发声电路没有电流回路，所以此时扬声器是不发声的。

2、按下按键S1时，电解电容C1开始充电，同时三极管Q1的基极电压开始升高，当基极电压上升到1.4V时，三极管Q1开始导通，同时三极管Q2的基极有电流流过，三极管Q2也开始导通。

3、Q2开始导通后，无稳态多谐振荡器就开始工作，三极管Q4输出振荡频率的方波音频信号，通过电阻R7送至功率放大管Q5驱动扬声器开始发声。

4、按键松开后，电解电容C1通过电阻R1开始慢慢放电，放电过程中，扬声器还能保持发声。当放电到无法使三极管Q1导通时，三极管Q2也会截止，同时无稳态多谐振荡器电路和发声电路的电流回路也被截止，所以扬声器停止发声。
