摘要: Texas Instruments MMWCAS-RF-EVM AWRx级联雷达射频评估模块 (EVM) 实现了4器件级联阵列的AWRx毫米波器件。这种配置允许单个主器件在所有4个器件之间分配20GHz LO信号,使这些器件能够作为单个射频收发器运行。这样即可支持多达12个TX和16个RX天线元件。
Texas Instruments MMWCAS-RF-EVM AWRx级联雷达射频评估模块 (EVM) 实现了4器件级联阵列的AWRx毫米波器件。这种配置允许单个主器件在所有4个器件之间分配20GHz LO信号,使这些器件能够作为单个射频收发器运行。这样即可支持多达12个TX和16个RX天线元件。

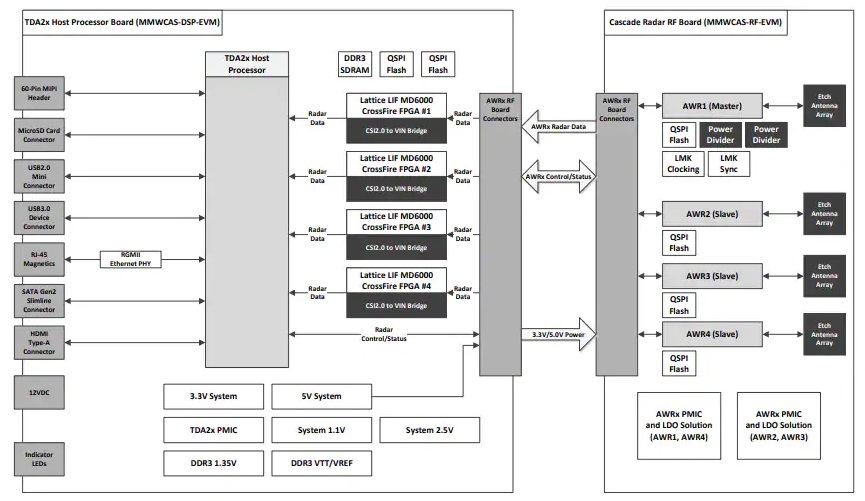

在TX波束形成、波束转向和MIMO/SIMO中,使用更多天线元件,与单个器件系统相比,可实现更高SNR和更高角度分辨率。Texas Instruments MMWCAS-RF-EVM AWRx级联雷达射频评估模块 (EVM) 可连接基于TI TDA2x的配套主机/数据采集板,其负责控制AWRx器件并接收捕获的ADC样品。TI TDA2x主机/数据采集板包括支持长期数据采集场景的SSD存储和用于控制和卸载捕获数据的1千兆位以太网连接。
TI MMWCAS-RF-EVM支持标准毫米波工具和软件,包括mmWave Studio (MMWAVE-STUDIO) 和毫米波器件固件套件 (MMWAVE-DFP)。
级联雷达评估板与兼容的主机/数据采集板结合使用时,包含开始评估单器件、双器件、三器件或四器件级联雷达解决方案所需的一切。
成像雷达
长距离TX波束成形和波束转向
高角度分辨率MIMO
套件内容
MMWAVCAS-RF-EVM PCB组件
安装支架和螺钉
