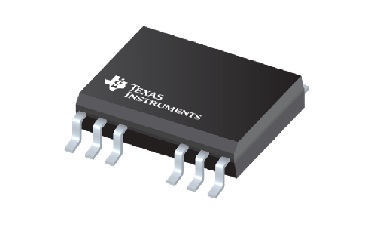

Texas Instruments UCC21320-Q1隔离式双通道栅极驱动器具有4A拉峰值电流和6A灌峰值电流。它们设计用于驱动高达5MHz的功率MOSFET、IGBT和SiC MOSFET，具有同类最佳的传播延迟和脉宽失真。通过一个3.75kVRMS基本隔离栅将输入侧与两个输出驱动器隔离，共模瞬态抗扰度 (CMTI) 的最小值为100V/ns。两个二次侧驱动器之间的Texas Instruments UCC21320-Q1内部功能隔离允许工作电压高达1500VDC。

每个驱动器可配置为两个低侧驱动器、两个高侧驱动器或具有可编程死区时间(DT)的半桥驱动器。禁用引脚可同时关断两个输出，在悬空或接地时允许器件正常运行。作为一种故障安全机制，一次侧逻辑故障会强制两个输出均为低电平。每个器件接受高达25V的VDD电源电压。3V到18V的宽输入电压VCCI范围使得该驱动器适用于连接数字和模拟控制器。所有电源电压引脚具有欠压锁定 (UVLO) 保护功能。UCC21320-Q1具有所有这些高级特性，可实现高效率、高功率密度和稳健性。

UCC21320-Q1特性

4A拉峰值电流输出、6A灌峰值电流输出

3V至18V输入VCCI范围，可连接数字和模拟控制器

高达25V VDD输出驱动电源

开关参数

19ns典型传播延迟

10ns最小脉冲宽度

5ns最大延迟匹配

6ns最大脉冲宽度失真

共模瞬态抗扰度 (CMTI) 大于100V/ns

双路低侧、双路高侧或半桥驱动器通用能力

可编程的重叠和死区时间

宽体SOIC-14 (DWK) 封装

驱动器通道之间具有3.3mm的间距

工作温度范围：–40°C至+125°C

浪涌抗扰度高达12.8kV

隔离栅寿命>40年

TTL和CMOS兼容输入

抑制短于5ns的输入脉冲和瞬态噪声

可针对电源排序快速禁用

符合汽车应用标准

下列性能符合AEC-Q100标准：

器件温度1级

器件人体模型 (HBM) 静电放电 (ESD) 分类等级H2

器件充电器件模型 (CDM) ESD分类等级C6

UCC21320-Q1应用

HEV和BEV电池充电器

直流-直流和交流-直流电源中的隔离式转换器

电机驱动和直流转交流太阳能逆变器

不间断电源 (UPS)

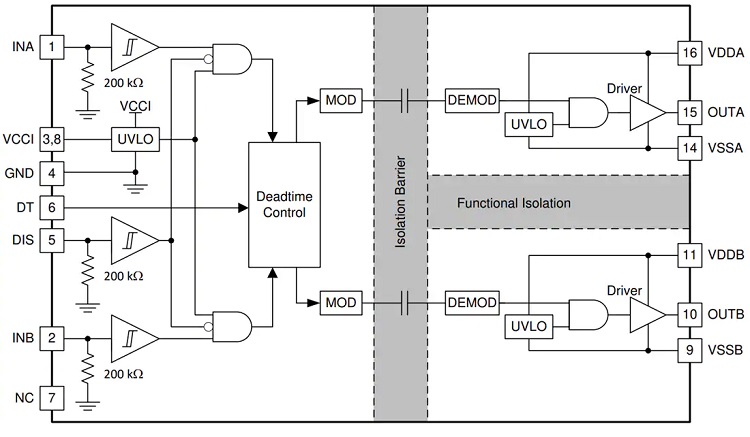

UCC21320-Q1功能框图
