Texas Instruments TPS8804EVM AFE评估模块 (EVM) 用于评估TPS8804烟雾和一氧化碳检测模拟前端和电源管理IC。该评估模块支持轻松连接TPS8804和用户提供的光电室和一氧化碳传感器。TPS8804 GUI与评估模块连接，可快速评估光电放大器、LED驱动器、CO放大器性能以及静态系统功耗。要进行更全面的评估，可以将外部微控制器连接至评估模块，创建原型烟雾检测系统。

TPS8804EVM AFE评估模块特性

双LED驱动器，用于蓝色和红外LED

宽带宽、低失调光电二极管放大器

超低功耗CO跨阻抗放大器

LDO，用于内部模拟模块和外部微控制器

单通道缓冲模拟输出AMUX，用于CO和光信号

串行接口，用于配置放大器、驱动器、稳压器

SLC接口，用于电力线通信

欠压、过热故障监控器

宽输入电压范围，可实现灵活的电源配置

TPS8804EVM AFE评估模块必要设备

4.5V至15.5V电源，能够提供100mA电流

USB2ANY?接口适配器

TPS880x GUI软件

万用表，用于测量稳压器电压和一氧化碳放大器输出

示波器，用于测量光电二极管信号脉冲形状

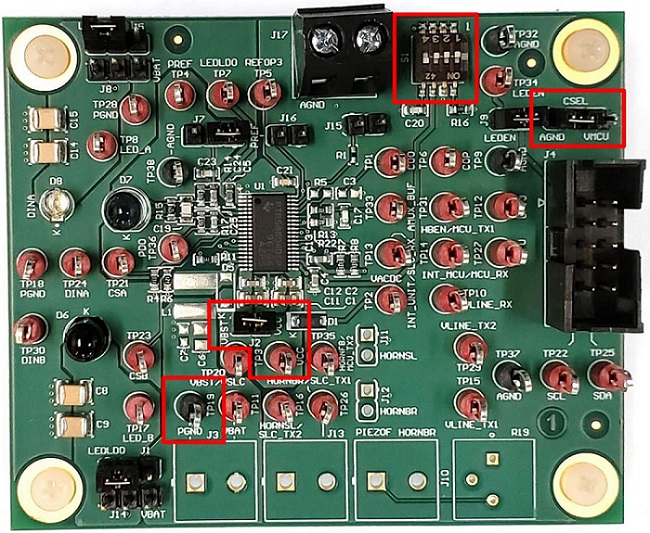

TPS8804EVM AFE评估模块电路板连接
