Texas Instruments TPS8802住宅烟雾报警用模拟前端 (AFE) 集成了烟雾报警所需的所有稳压器、放大器和驱动器。该烟雾报警器是一套双波光电烟雾报警器和一氧化碳 (CO) 检测系统。该器件具有极高的灵活性，非常适合用于精度和功耗至关重要的烟雾报警系统。该器件具有宽输入电压范围、低待机功耗和节能特性，通过单节锂一次电池可实现长达10年电池寿命。TPS8802还支持备用电池烟雾报警器，在主电源电压下降或电池断开时可保持无缝供电。

TPS8802住宅烟雾报警特性

光室AFE

双8位可编程电流LED驱动器

LED电流温度补偿

超低失调运算放大器，用于光电二极管

可编程和可旁路增益级

一氧化碳传感器AFE

超低失调增益级

可编程增益和参考

喇叭驱动器

自谐振驱动器，用于三端子压电

PWM支持，用于两端子压电上语音

电源管理

可编程LDO，用于外部微控制器

升压转换器，用于喇叭、互连

互连总线，用于多警报通信

超低功耗

I2C串行接口

可编程电池测试负载

TPS8802住宅烟雾报警应用

烟雾和一氧化碳报警器

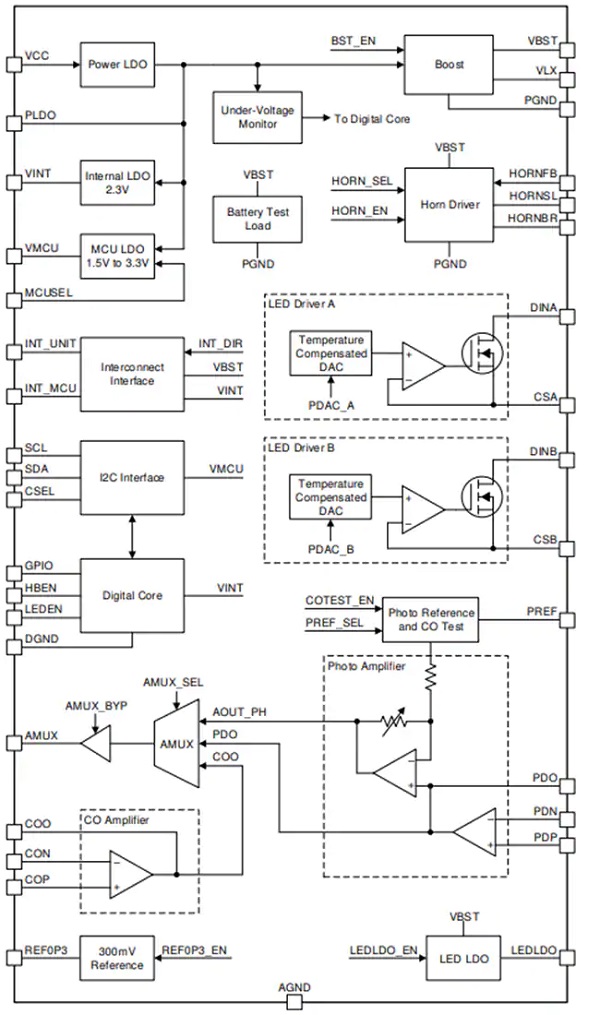

TPS8802住宅烟雾报警功能框图
