ROHM Semiconductor BD41001FJ-C CXPI收发器是一种汽车设备，与BD41000AFJ-C相比，其设计用于降低AM频带的EMI（电磁辐射）噪声。BD41001FJ-C是用于时钟扩展外围接口（CXPI）通信的收发器。BD41000AFJ-C收发器可以使用外部MS引脚在主模式和从模式之间切换。检测到BUS数据冲突后，该设备的仲裁功能将停止数据输出。BD41001FJ-C收发器还具有故障保护功能，可在检测到欠压或温度异常时停止输出。

BD41001FJ-C汽车收发器的工作电源电压范围为7V至18V，温度范围为-40°C至125°C。符合AEC-Q100和CXPI要求的BD41001FJ-C收发器采用紧凑的4.90mm x 6.00mm x 1.65mm SOP-J8封装，用于汽车网络。

BD41001FJ-C CXPI收发器特征

符合AEC-Q100

符合CXPI标准

18.8kbps至20kbps的传输速度范围

主从切换功能

3.3V / 5V微控制器接口电压

内置终结器（30kΩ（Typ））

省电功能

数据仲裁功能

内置欠压锁定（UVLO）功能

内置热关断（TSD）功能

低电磁干扰（EMI）

高电磁敏感性（EMS）

高静电放电（ESD）鲁棒性

BD41001FJ-C CXPI收发器技术指标

7V至18V电源电压范围

BAT的-0.3V至40V绝对最大额定值

BUS的-27V至40V绝对最大额定值

3μA典型电源关闭模式电流

4.90mm x 6mm x 1.65mm尺寸

-40°C至125°C的工作温度范围

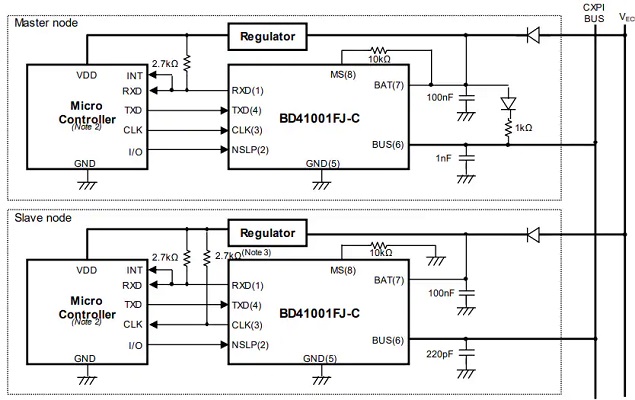

BD41001FJ-C CXPI收发器应用电路图
