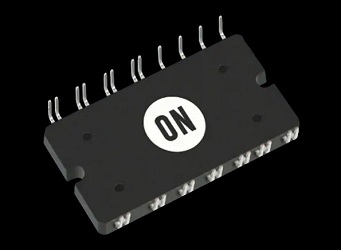

安森美半导体ON Semiconductor DIP-26 1200V传输模压功率集成模块 (TMPIM) 是采用转换器-逆变器-制动 (CIB) 和转换器-逆变器 (CI) 配置的IGBT功率模块。这些模块均包含六个1.2kV IGBT、六个1.6kV整流器和一个用于系统级温度监控的NTC热敏电阻器。CIB型号还具有一个额外的1.2kV IGBT和一个二极管，可通过其零件编号来识别，其末尾为“SG”。这些器件的传输模压封装延长了循环寿命（温度和功率）。

TMPIM CIB功率模块非常适合用于暖通空调、电机驱动器和伺服工业应用。TMPIM CI功率模块可用于风扇、泵和电加热应用，其中再生功率不大，不使用制动电路。

在典型应用中，1200V 25A TMPIM模块可提供高达5kW电机功率，1200V 35A TMPIM模块可提供高达7.5kw功率，1200V 50A TMPIM模块可提供高达10kW功率。

DIP-26模块特性

热阻衬底，实现低热阻

封装高度低于标准外壳模块

引脚与散热器之间的间隙为6mm

可焊接引脚

集成热敏电阻器

73 mm x 40 mm x 8mm紧凑型封装

无铅、无卤/无BFR，符合RoHS指令

DIP-26模块应用

工业电机驱动器

泵

风扇

热泵

暖通空调

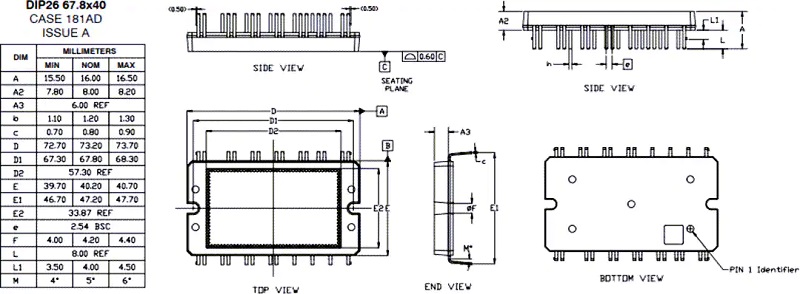

DIP-26模块封装外形
