u-blox EVK-LILY-W1评估套件可评估基于主机的超紧凑型LILY-W1 Wi-Fi模块。这些套件包括用于LILY-W131的评估板EVB-LILY-W131或用于LILY-W132的EVB-LILY-W132、2.4GHz天线，RP-SMA至U.FL适配器电缆（仅EVK-LILY-W131）和快速启动卡。评估板提供了标准的全尺寸SDIO卡连接器（与为SD存储卡设计的主机插槽兼容）和用于主机通信的micro-USB插座。这允许评估LTE滤波器和不同的天线设置。

EVK-LILY-W1部件组成

EVB-LILY-W131评估板，用于LILY-W131模块或EVB-LILY-W132，用于LILY-W132模块

一根2.4GHz天线（ProAnt Ex-IT 2400 RP-SMA 70-002）和RP-SMA至U.FL适配器电缆（仅EVK-LILY-W131）

快速入门卡

EVK-LILY-W1特性

完全访问所有界面

通过SDIO卡连接器的SDIO 2.0设备接口，用于主机通信

通过微型USB插座的USB 2.0设备接口，用于主机通信

电源和GPIO的可选电压电平

可用于LILY-W1模块的内部天线和天线引脚变型

EVK-LILY-W132评估板：

用于评估LILY-W132模块

LILY-W132模块上集成了天线和LTE滤波器

EVK-LILY-W131评估板：

用于评估LILY-W131模块

用于外部天线的U.FL连接器

评估板上集成了LTE滤波器

包括带有RPSMA连接器的外部天线

包括RPSMA至U.FL天线电缆

评估板上集成了用于天线分集的天线开关

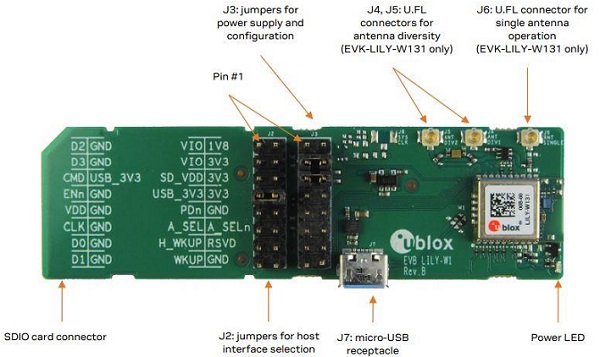

EVK-LILY-W1接口引脚图
