Maxim Integrated MAX14922评估板（MAX14922EVKIT）为评估MAX14922高端开关控制器提供了一种易于使用且灵活的解决方案。MAX14922是一个N沟道FET控制器，用于实现一个高端开关，用作工业数字输出。该器件包括限流和集成的片上比较器。

MAX14922评估板带有3mm x 3mm TQFN16封装的预装MAX14922 IC，Si7322DN N沟道FET以及用于TO-252，DPAK或SOT428封装的功率FET的PCB空间，可轻松实现对带有负载的设备进行简单评估。评估套件必须由外部+ 24V电源供电，并且在满载时可以吸收10A以上的电流。

MAX14922EVKIT特性

在各种输入电压和负载条件下均能稳定运行

包含用于+ 24V电源评估的安全和保护装置，源对地高达±1.2kV IEC 61000-4-5

快速感应负载退磁

LED指示状态和故障状态

过电压

过电流

准备

热警告故障状态指示

随附的Si7322DN FET，具有放置选项，以包括TO-252封装FET

在过流情况下使用at BLANK功能的自动重试选项

MAX14922提供可选的片内+ 5V逻辑

+ 2.5V至+ 5.5V宽逻辑电压范围

经过验证的PCB布局

完全组装并经过测试

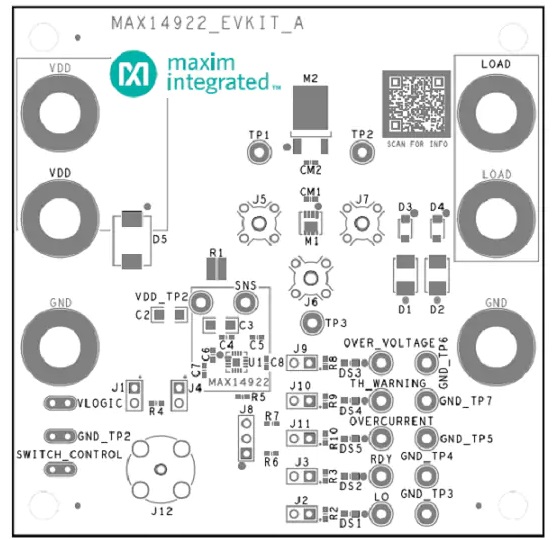

MAX14922EVKIT电路板引脚功能图
