ROHM Semiconductor BD77501G CMOS运算放大器是一款高速单地感应CMOS运算放大器，其工作电压范围为7V至15V。该运算放大器具有高摆率和低输入偏置电流，因此非常适合各种应用，特别是传感器放大器。BD77501G CMOS运算放大器具有EMI容限，可轻松替换传统产品或简化设计EMI。即使使用几nF的电容，电路类型也不会发生振荡，但是可以进行设置设计，而不必担心由于输出电容而引起的振荡。BD77501G放大器理想用于传感器放大器，缓冲应用放大器，电流监控放大器和消费电子产品。

BD77501G CMOS运算放大器特征

EMARMOUR?系列

Nano Cap?集成运算放大器

使用单电源供电

输入和输出可操作GND感测

10V /μs（典型值）的高压摆率

4mV（典型值）输入失调电压

EMI容限

宽电源电压范围：

7V至15V单电源电压范围

±305V至±7.5V双电源电压范围

高开环电压增益

-40°C至85°C的工作温度范围

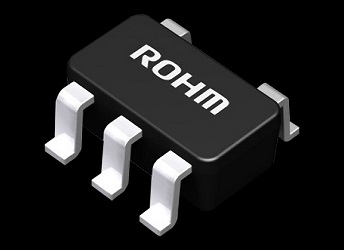

2.9mm x 2.8mm x 1.25mm SSOP5封装

BD77501G CMOS运算放大器应用领域

传感器放大器

缓冲应用放大器

电流监控放大器

消费类电子产品

BD77501G CMOS运算放大器应用电路图

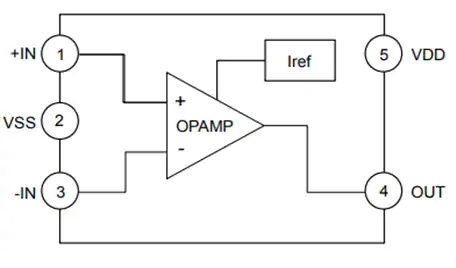

BD77501G CMOS运算放大器结构功能图
