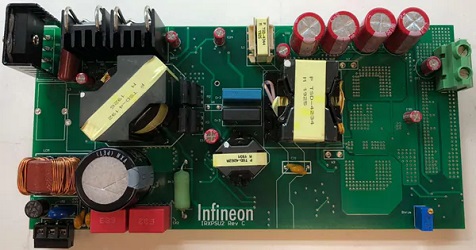

Infineon DEMO200W12VDCLLC评估板是一种离线隔离式电源，旨在通过在85V AC至265V AC之间的50 / 60Hz AC线路输入电压下提供12V DC输出，最大负载为16A 。该评估板的输出具有过载和短路保护。还包括一个过压保护电路，以限制轻负载时的输出电压。评估板具有基于IR1155，IRS27952和IR11688控制器的同步整流。该板满足25％，50％，75％和100％负载的平均效率，至少满足89％的欧洲效率，符合欧洲行为准则（EU COC）和美国能源部（US DOE）的标准。

DEMO200W12VDCLLC参数指标

正常运行时的输入和输出

交流输入电压85V RMS至265V RMS（55至65Hz）

输出电压12V

输出电流16A

最大输出连续功率192W

PF大于0.9在最大负荷，85V AC到265V AC输入电压

在最大负载下，总谐波失真（iTHD）小于20％，输入电压为265V RMS

在120V RMS和230V RMS输入电压下，平均四点效率大于89％

在120V RMS和230V RMS输入电压小于300ms 的满载条件下达到次级标称输出电压的启动时间

保护功能

V OUT小于或等于16V时的输出过压保护（OVP）

打A模式下为19A的过流保护（OCP）

短路保护（SCP），打cup模式

欠压保护，在60V RMS至65V RMS时关闭，并在75V RMS至80V RMS时启动交流输入电压

空载运行

空载条件下的突发模式

空载条件下的最大功率损耗在120V RMS和230V RMS输入电压下为1W

最高组件温度（在30°C的环境温度下，最高允许组件温度如下）

电阻低于100°C

低于100°C的陶瓷电容器，薄膜电容器和电解电容器

PFC，反激式，LLC变压器低于100°C

低于100°C的MOSFET晶体管和二极管

IC低于100°C

评估板尺寸

最大宽度7.66英寸（194.7毫米），最大长度3.66英寸（93.04毫米）
