Nidec Copal Electronics WL10液体泄漏传感器可以在没有消光器和附加放大电路的情况下检测泄漏。WL10传感器内部装有一个LED和一个局部放电（PD）检测器。从LED发出的光被棱镜完全反射，被PD接收，并转换为电流。这些WL10液体泄漏传感器具有PFA外壳，可用于检测腐蚀性液体的泄漏，并通过独特的光学技术可在各种区域中使用。该光学技术可支持不必要的掺杂剂，并能以高精度和快速度检测出液体泄漏。漏液传感器的工作电压为12V DC至24V DC电源电压范围和-10°C至60°C温度范围。典型应用包括半导体生产线，工业设备，气动设备，医疗设备和分析仪。

WL10液体泄漏传感器特征

引入新的光学技术，对检测点的影响很小

无需遮光板，精度高

体积小巧（φ25mm，t = 10mm）

无铅焊接

全氟烷氧基聚合物（PFA）外壳可用于检测腐蚀性液体的泄漏

无需检针和附加放大电路即可检测泄漏

检测方法：

红外线反射

WL10液体泄漏传感器技术指标

12V DC至24V DC电源电压范围

10mA消耗电流

-10°C至60°C的工作温度范围

-20°C至70°C的存储温度范围

35％至85％的工作湿度

外壳的PP / PFA材料

NPN：

30V DC耐压

最大灌电流50mA

PNP：

24V DC耐压

50mA最大源电流

WL10液体泄漏传感器应用领域

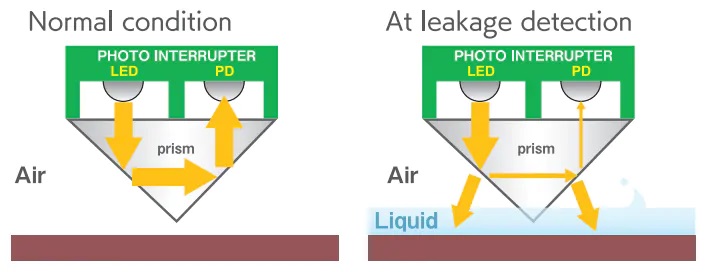

WL10液体泄漏传感器检测原理

WL10液体泄漏传感器封装尺寸
