Diodes Incorporated AP4373A快速充电器控制器集成了解码器，可转换Qualcomm QC 2.0协议并通过光耦合器将控制信号传输到初级侧。该控制器是交流/直流次级侧控制器，具有低待机功耗，快速动态响应和内置光耦合器LED驱动器的特点。AP4373A控制器可用于一次侧控制的AC / DC系统中，以实现快速的电压转换，低的空载功耗和快速的动态负载响应。该快速充电器控制器集成了安全放电电路，可在输出端子拔出时快速可靠地对输出电容器放电。典型的应用包括AC / DC适配器和电池充电器。

AP4373A快速充电器控制器特征

支持结合了AP3792的Qualcomm QC 2.0协议（QC 2.0：5V / 9V）

低待机功率

快速动态响应

内置光耦合器LED驱动器

输出电容器安全放电电路

外部元件最少

输出过压保护（OVP）

D + / D- OVP

完全无铅且完全符合RoHS

不含卤素和锑的“绿色”设备

AP4373A快速充电器控制器应用领域

交流/直流适配器

电池充电器

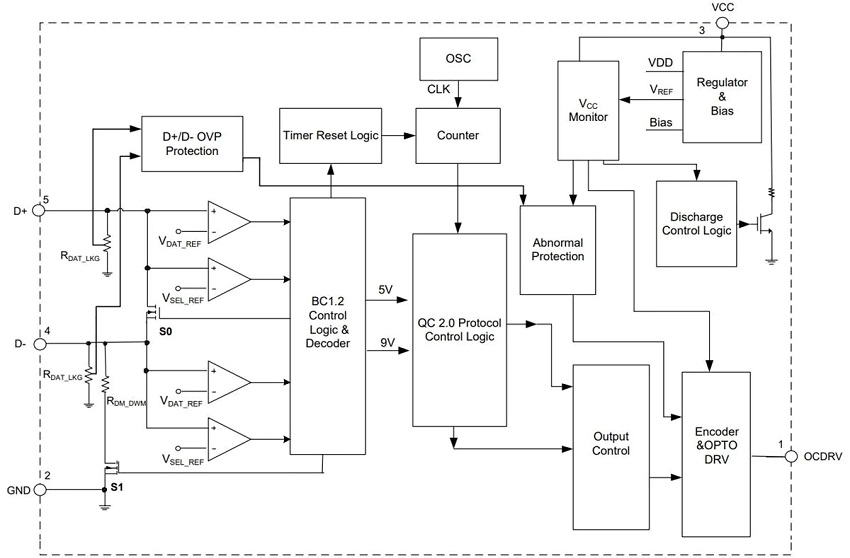

AP4373A快速充电器控制器功能结构图

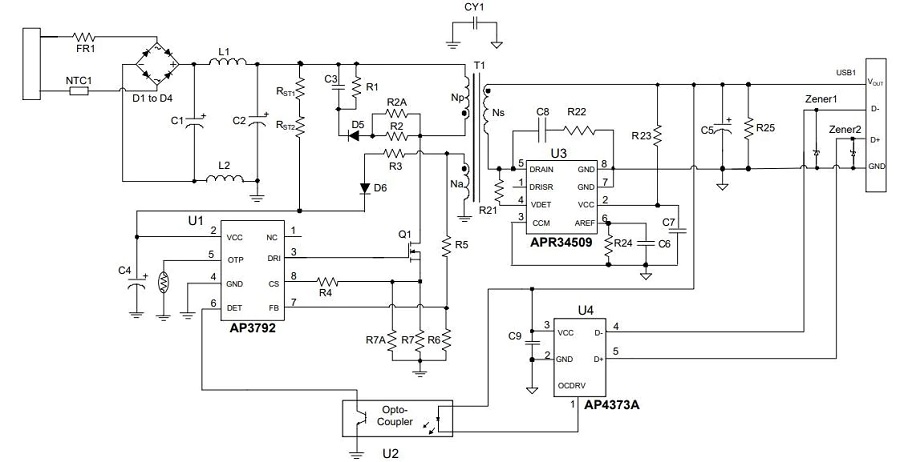

AP4373A快速充电器控制器典型应用电路图
