Maxim Integrated MAX25014汽车4通道背光驱动器具有I 2 C控制的脉宽调制（PWM）调光和混合调光功能，非常适合在汽车仪表盘和信息娱乐显示器中使用。每个罐的集成电流输出可吸收高达150mA的LED电流。该器件接受2.5V至36.0V的宽输入电压范围，并能承受汽车甩负荷事件。

内部电流模式开关DC-DC控制器支持升压或SEPIC拓扑，并在400kHz至2.2MHz的频率范围内工作。集成的扩频有助于降低EMI。自适应输出电压控制方案可将LED电流吸收路径中的功耗降至最低。

包括一个用于外部nMOSFET串联开关的控制，以减少背光关闭时的静态电流，并在出现故障时断开升压转换器的连接。

符合AEC-Q100要求的MAX25014采用24引脚TQFN封装，设计在-40°C至+ 125°C的温度范围内工作。

MAX25014汽车类四通道背光驱动器特征

宽电压范围操作

启动后可低至2.5V电源

承受高达40V的负载突降

高集成度

完整的4通道解决方案，包括升压控制器

I 2 C控制，可减少零件数量

坚固且低EMI

扩频振荡器

相移

400kHz至2.2MHz的开关频率范围

nMOS输入保护开关

多种诊断功能

LED电流测量

升压输出电压测量

LED开路/短路检测和保护

升压输出欠压和过压

多功能调光方案允许使用DIM输入或I 2 C 进行混合或仅PWM调光

混合调光调光比> 10,000：1

使用PWM调光在200Hz时10,000：1的调光比

紧凑型（4mm x 4mm）24引脚TQFN和SWTQFN封装

MAX25014汽车类四通道背光驱动器应用领域

组合仪表

信息娱乐显示器

中央信息显示

MAX25014汽车类四通道背光驱动器功能结构图

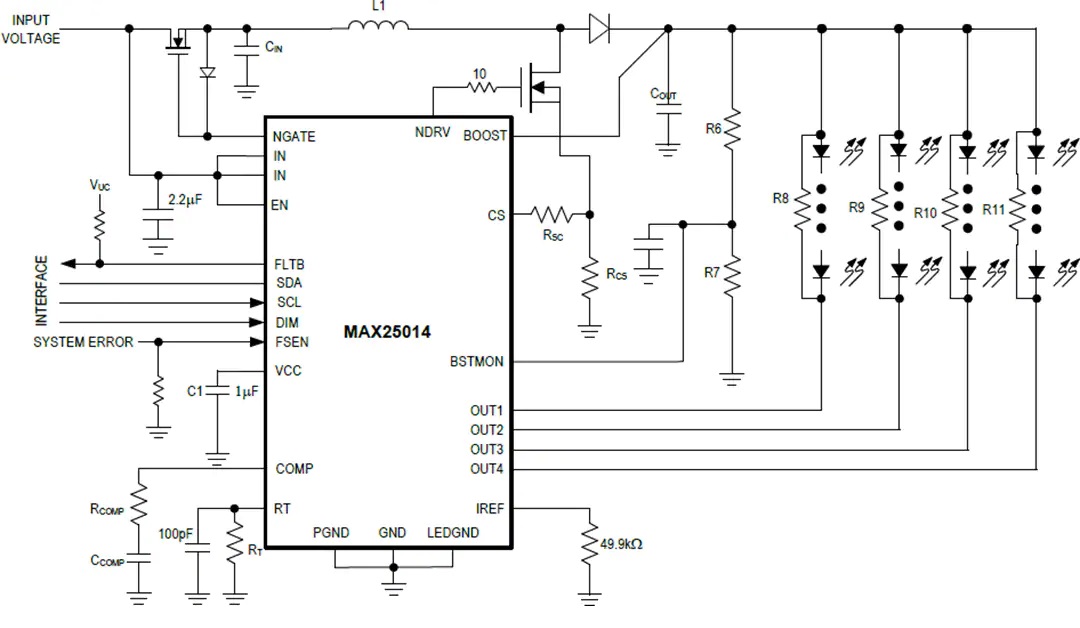

MAX25014汽车类四通道背光驱动器的应用电路图
