Mikroe H-Bridge 7 Click具有TI DRV8876N柔性电动机驱动器IC，适用于各种最终应用。它使用一个N通道H桥，电荷泵调节器和保护电路。电荷泵通过允许高端和低端N通道MOSFET和100％占空比支持，提高了效率。该IC可通过以低功耗睡眠模式关闭大多数内部电路来实现喀click声，从而实现超低静态电流消耗。提供内部保护功能，用于电源欠压锁定（UVLO），电荷泵欠压（CPUV），输出过电流（OCP）和器件过热（TSD）。故障条件在nFAULT引脚（mikroBUS上的nFT引脚）上指示。H-Bridge 7 Click是直流电刷电动机驱动器，伺服电动机，执行器等的理想选择。

Mikroe H-Bridge 7 Click特征

德州仪器（TI）DRV8876N IC  N通道H桥电机驱动器，工作电压范围为4.5V至37V

N通道H桥

电荷泵调节器

保护电路

欠压锁定

电荷泵欠压

输出过电流

设备过热保护

GPIO接口

mikroBUS兼容性

M（42.9mm x 25.4mm）单击板尺寸

3.3V或5V输入电压

Mikroe H-Bridge 7 Click应用领域

直流电刷电机驱动

伺服马达

执行器

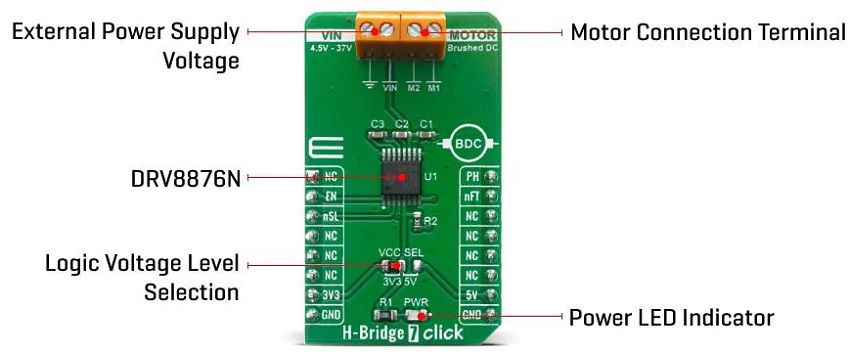

Mikroe H-Bridge 7 Click功能结构图
