ROHM Semiconductor BM1Z交流电压过零检测（ZCD）IC是电压比较器，可在二极管整流后输出交流电压过零定时检测和直流电压。通过消除传统ZCD电路所需的光耦合器和外部组件的需求，可以大幅减少零件数量，并实现紧凑且高度可靠的电源应用。此外，与现有的光电耦合器控制相比，这些BM1Z IC可以大大降低待机功耗。

BM1Z电压比较器特征

交流过零检测（ZCD）功能

消除了对光耦合器的需求

600V高压监控器

处理正常和双重纠正

N沟道开漏输出

直流电压监控功能

V CC欠压锁定

脉冲输出波形

50μA（典型值）待机电流

160μA（典型值）的工作电流

10V至28V V IN 1

0.065kHz开关频率

热关断

欠压锁定

-40°C至+ 105°C的工作温度范围

封装选项：SOP-J11，SOP-J7S

BM1Z电压比较器应用领域

电饭煲和烘干机等家用电器

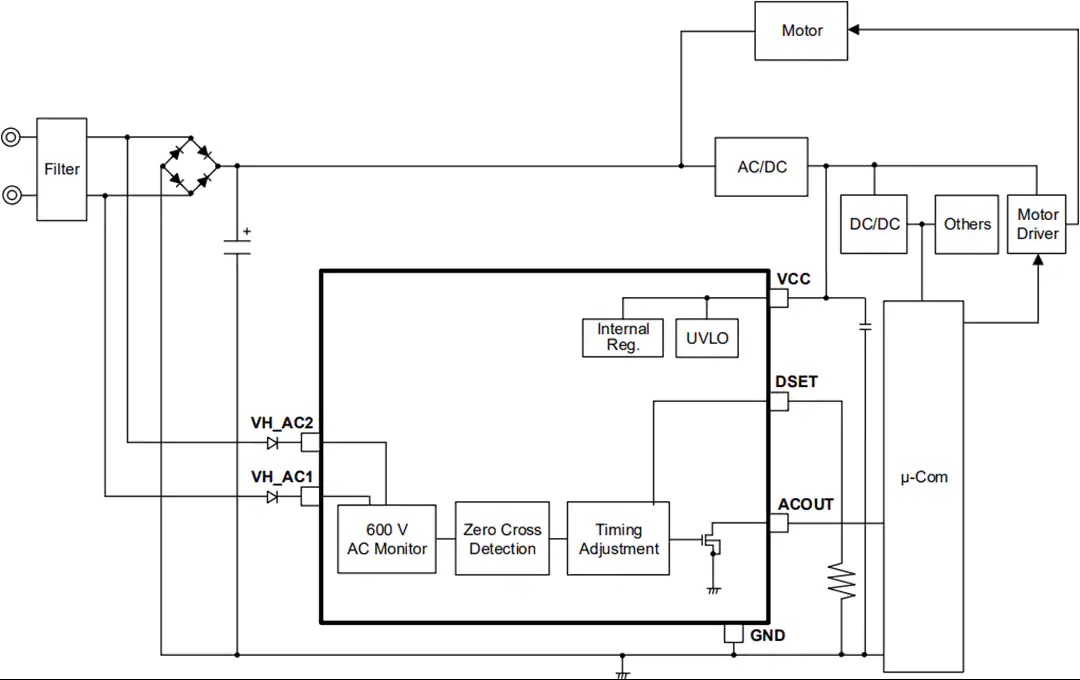

BM1Z00XFJ应用电路图

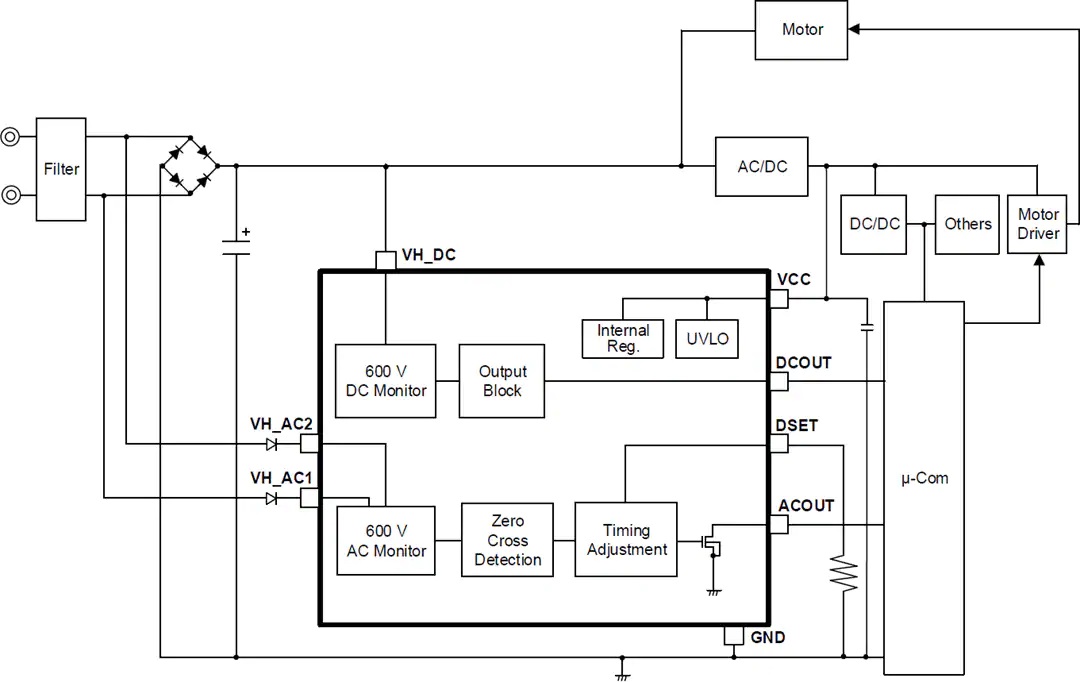

BM1Z10XFJ应用电路图
