Diodes Incorporated AP22652FDZ-EVM评估模块可帮助设计人员评估AP22652的操作和性能。AP22652是单通道精密可调限流开关，针对需要精确限流或在重负载/短路期间提供高达2.1A的连续负载电流的应用进行了优化。

Diodes Inc AP22652FDZ-EVM评估模块包括设备操作所需的所有无源组件。输入引脚应连接到外部电源。输出应连接到负载。

AP22652FDZ-EVM特征

高达2.1A的最大负载电流

准确的可调电流限制125mA-2665mA

±7％准确可调电流限制，1.735A（R LIM = 15kΩ）

过电流时为恒流（AP22652，AP22653）

5μs（典型值）快速短路响应时间

关断期间的反向电流阻断和使能期间的反向电流限制

3.0V-5.5V工作范围

内置软启动，典型上升时间为0.5ms

过电流，输出过电压和热保护

故障报告（FAULT），具有消隐时间

2kV HBM，500V CDM ESD保护

低电平有效（AP22652）或低电平有效（AP22653）使能

-40oC至+ 85°C环境温度范围

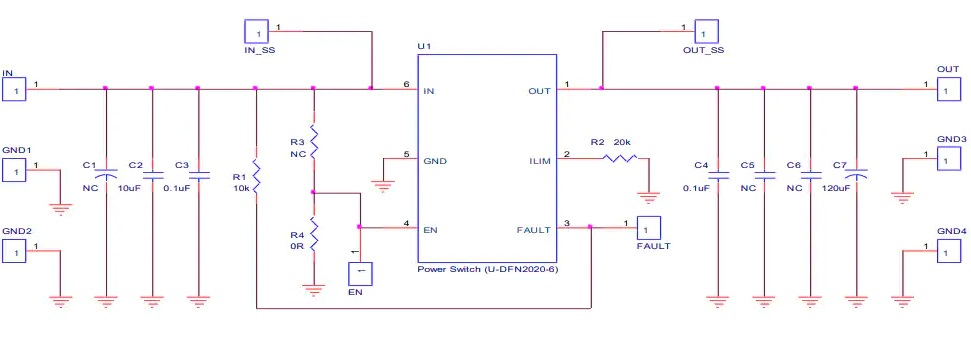

AP22652FDZ-EVM电路原理图

AP22652FDZ-EVM功能结构图
