Maxim MAX33072E / MAX33073E RS-485半双工收发器具有±65V的高保护能力，可应对通信总线线路上的过压情况，从而确保了在恶劣工业环境中的稳健保护。两种器件在V CCH内均具有±40V的共模范围（CMR）（+ 4.5V至+ 5.5V），超过了-7V至+ 12V的RS-485标准。此功能适用于不同系统的地平面相互偏移的电气噪声环境。它们还集成了高ESD保护电路，能够针对驱动器输出和接收器输入（A和B数据线）提供±40kV的ESD HBM（人体模型）保护。Maxim MAX33072E / MAX33073E每个均包含一个驱动器和一个接收器，并在+ 3V至+ 5.5V的电源范围内工作。此功能使设计人员可以方便地在多个终端设备上使用+ 3.3V或+ 5V电源电压的一部分。

这些设备具有极性选择输入（POL），可交换A和B数据线，从而可以对交叉接线的现场电缆进行软件校正。MAX33072E具有压摆率受限的输出，数据速率高达500kbps，而MAX33073E的额定速率高达2Mbps，适用于需要更高带宽的应用。这些收发器针对在嘈杂环境中的强大通信进行了优化。真正的故障保护功能可确保当输入断开或短路时，接收器输出为逻辑高电平。驱动器输出具有短路保护。接收器具有1/8单位负载输入阻抗，在总线上最多允许256个收发器。MAX33072E / MAX33073E提供8引脚SOIC封装，工作在-40°C至+ 125°C温度范围。

MAX33072E / MAX33073E RS-485收发器特征

集成保护，实现强大的通信

驱动器输出/接收器输入（A，B数据线）上的保护

驱动器输出/接收器输入上的±65V故障保护范围

驱动器输出/接收器输入上的±40V共模范围

±40kV人体模型（JEDEC JS-001-2017）ESD保护

±15kV气隙放电（IEC 61000-4-2）ESD保护

±10kV接触放电（IEC 61000-4-2）ESD保护

热插拔保护

短路保护

热关断

真正的故障安全保证了已知的接收器输出状态

-40°C至+ 125°C的宽工作温度范围

高性能收发器实现灵活的设计

符合RS-485 EIA / TIA-485标准

500kbps（MAX33072E），2Mbps（MAX33073E）最大数据速率

3V至5.5V电源范围

1/8单位负载，可在总线上连接多达256个设备

MAX33072E / MAX33073E RS-485收发器应用领域

农业和重型机械

电梯控制

家庭和楼宇自动化

暖通空调

工业自动化设备

运动控制器

电源和UPS

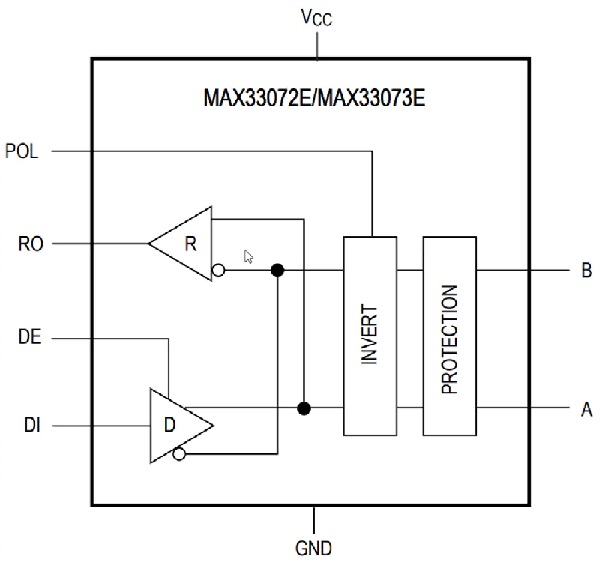

MAX33072E / MAX33073E RS-485收发器功能结构图
