Infineon Technologies REF_LLC_BUCK_4CH_320W参考设计演示了具有四个通道的恒定电流（CC）输出的320W大功率LED驱动器电路。该参考设计基于ILD8150 LED驱动器和ICL5102高性能PFC谐振控制器。该参考设计使用ICL5102 320W参考板作为具有CV输出的LED驱动器电路的前级。四个ILD8150 100W参考板用作带有CC输出的末级，用于直接连接到LED模块。

REF_LLC_BUCK_4CH_320W特征

ICL5102 320W参考板

具有高精度次级侧控制CV输出的双级半桥（LLC）和分离功率因数校正（PFC）

在通用输入电压范围（90V至305V）和宽输出电流范围（0A至4.35A）范围内，出色的输出电压精度通常为±4％

在通用输入电压范围（90V AC至305V AC）范围内具有高PF（大于0.9），低至标称负载的50％

在通用输入电压范围（90V至305V）范围内低输入电流总谐波失真（iTHD小于15％），低至标称负载的30％

ILD8150 100W参考板

8V至80V的宽输入电压范围，最大1.5A输出电流

混合输出调光，PWM调光频率高达20kHz

具有低功耗的关机模式，可实现调光关断

ICL5102 320W参考电路板

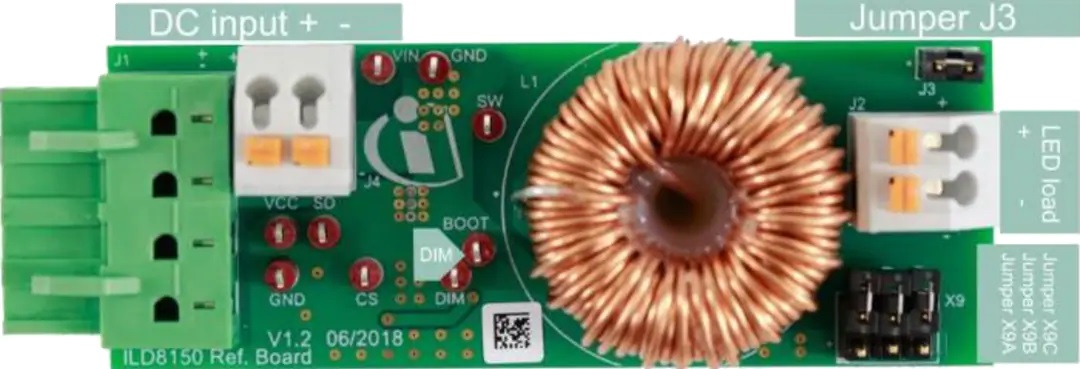

ILD8150 100W参考电路板
