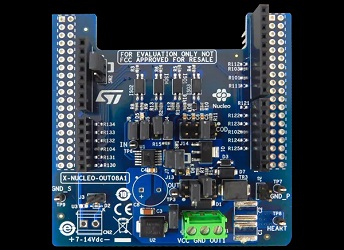

STMicroelectronics用于STM32 Nucleo的X-NUCLEO-OUT08A1扩展板配置为评估2A（典型）数字输出模块的运行情况。X-NUCLEO-OUT08A1扩展板具有IPS160HF单高端开关，具有安全的驱动和智能诊断功能。扩展板通过3kV光耦合器与STM32 Nucleo上的微控制器接口。这些光耦合器由GPIO引脚和Arduino UNO R3（默认配置）和ST morpho（可选，未安装）连接器驱动。

STMicroelectronics X-NUCLEO-OUT08A1扩展板需要连接到NUCLEO-F401RE或NUCLEO-G431RB开发板，也可以与另一个X-NUCLEO-OUT08A1或X-NUCLEO-OUT10A1堆叠在一起。两个X-NUCLEO-OUT08A1扩展板可评估每个具有2A（典型值）功能的双通道数字输出模块或2A（典型值）单通道安全数字输出模块。

X-NUCLEO-OUT08A1扩展板特征

基于IPS160HF的单高端开关，其特点是：

最高工作电压60V / 2.4A

低功耗（R ON（MAX） =120mΩ）

电感负载快速衰减

开路负载检测和诊断

具有热关断功能的过载和过热保护

PowerSSO-12L封装

12至33V / 0至2.4A应用板工作范围

扩展电压工作范围（J1开路）高达60V

状态和诊断LED

3kV电气隔离

电源导轨反接保护

准备安全数字输出架构

EMC符合IEC61000-4-2，IEC61000-4-3，IEC61000-4-5

在STM32 Nucleo开发环境中具有广泛的应用开发潜力

配备Arduino UNO R3连接器

CE认证

符合RoHS和中国RoHS标准

X-NUCLEO-OUT08A1扩展板应用领域

工业安全

工业工具

X-NUCLEO-OUT08A1扩展板电路原理图
