摘要: 基于Xilinx Artix-7 XC7A100T FPGA的Digilent USB104 A7 Artix-7FPGA PC / 104开发板为PC / 104可堆叠PC生态系统带来了强大的功能和多功能性。Artix-7器件提供了极高的每瓦性能,使USB104 A7开发板非常适合尺寸,重量和功耗受限的项目。

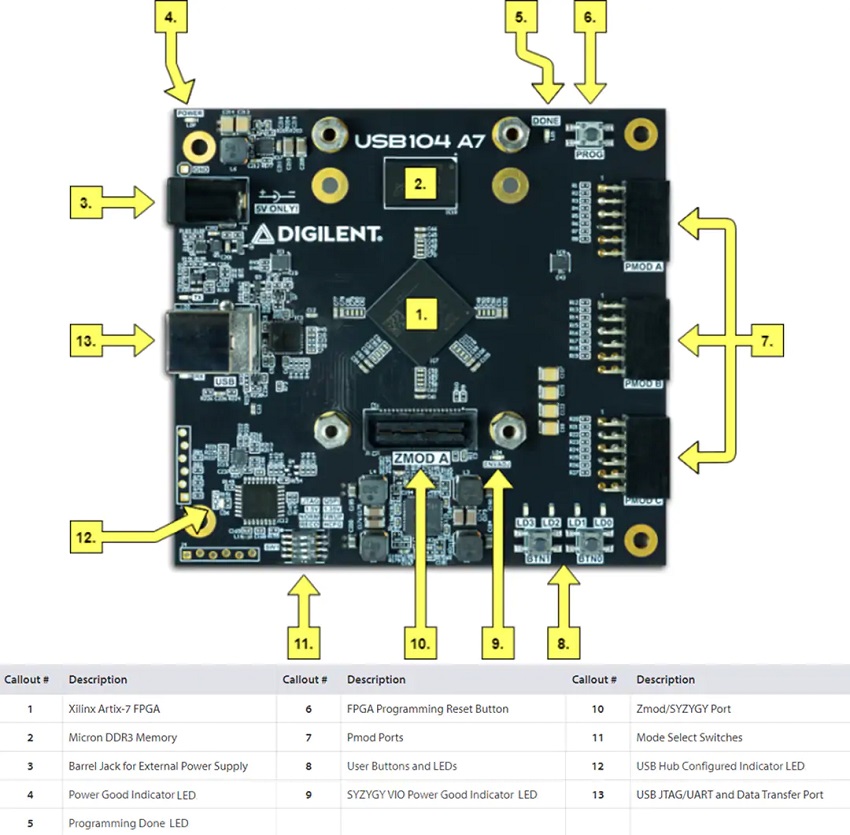

基于Xilinx Artix-7 XC7A100T FPGA的Digilent USB104 A7 Artix-7FPGA PC / 104开发板为PC / 104可堆叠PC生态系统带来了强大的功能和多功能性。Artix-7器件提供了极高的每瓦性能,使USB104 A7开发板非常适合尺寸,重量和功耗受限的项目。I / O由三个12针Pmod端口和一个与SYZYGY兼容的Zmod端口提供。开发板具有一个USB端口,该端口具有从UART到DSPI和DPTI的多个I / O接口,提供了从简单命令接口到40MB / s并行接口的所有功能,可通过Digilent Adept API进行控制。USB104开发板尺寸为95.89mm x 90.17mm,并提供带有支架的标准安装孔。
Xilinx Artix-7 FPGA(XC7A100T-1CSG324I)
15850个切片,每个切片包含四个6输入LUT和8个触发器
4860Kb快速块 RAM
6个时钟管理磁贴(CMT),每个都有锁相环和混合模式时钟管理器
240个DSP片
内部时钟速度超过450MHz
片上模数转换器(XADC),用于FPGA管芯温度监控
可通过JTAG和Quad-SPI闪存编程
记忆
带有16位总线的512 MB Micron DDR3 @ 800或667 MT / s,具体取决于可配置的电压
16 MB Spansion Quad-SPI闪存
功率
通过USB或5V外部电源供电
USB
DPTI / DSPI数据传输接口
USB-JTAG编程电路
USB-UART桥
