AT24C0系列以其名称包含5个芯片，具有不同的规格，命名为1A / 02/04 / 08A / 16A，可提供1024/2048/4096/8192/16384位串行电可擦除可编程只读存储器（EEPROM），其组织为128 / 256/512/1024/2048个字，每个8位。

它是必不可少的设备，可以在低功率和低压领域的许多工业和商业应用中使用。

该IC的总线中最多支持8个设备，并且可以保留长达100年的数据。通信使用I2C协议完成。

AT24C02二线串行EEPROM的引脚说明

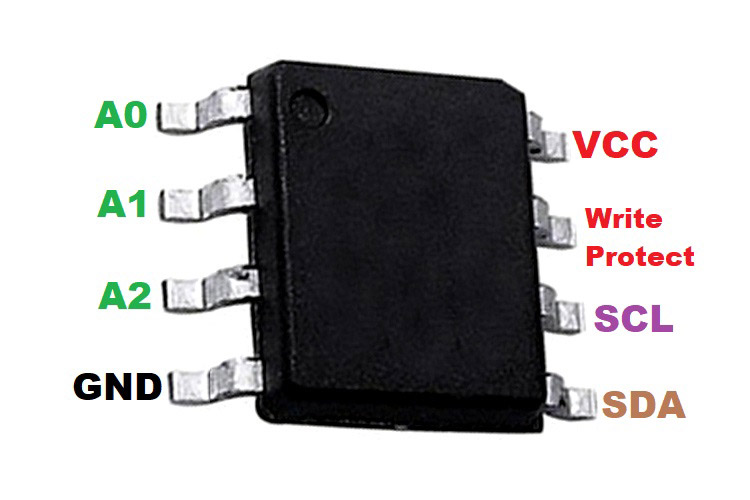

引脚排列如下图所示

AT24C02 EEPROM的功能和规格

256×8（2 k位）
400 kHz（1.7V）和1MHz（> 2.5 V）时钟兼容性。
在总线上最多支持8个设备。
自定时擦除和写入周期（最长5 ms）
低功耗。
读取电流0.4 mA（典型值），1mA（最大）待机电流6uA（最大）。
硬件写保护引脚。
超过一百万次擦除/写入周期。
数据保留> 100年。
提供扩展的温度范围（AEC-Q 100中定义的1,2和3级）。
        1.1级温度范围：-40°c至125°c

        2. 2级温度范围：-40°c至105°c

        3. 3级温度范围：-40°C至85°C

符合汽车应用要求。
出厂编程可用。

AT24C02 EEPROM的替代产品

以下列出了AT24C02 EEPROM的替代产品-

1.DS2431 +一线式EEPROM
2.基于24LCxxx的EEPROM
3.AT28C64B 64 Kbit EEPROM

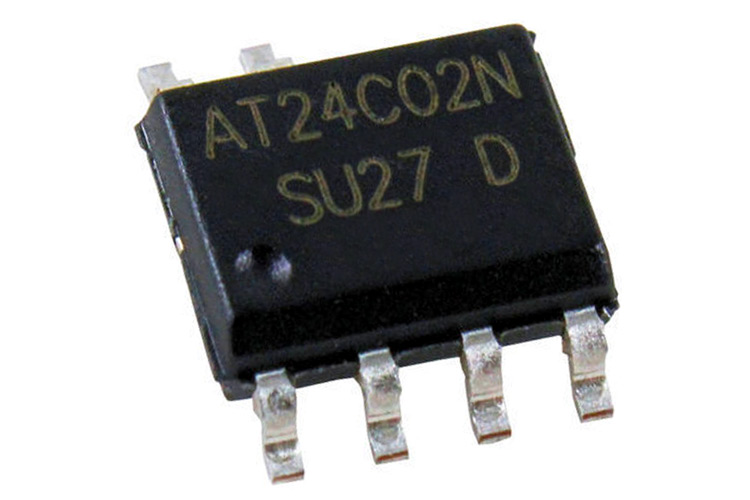

MICROCHIP AT24C02是一个2 kb串行EEPROM，可通过I2C（2线）串行总线接口与主机控制器进行通信。它可以通过至少100万次擦除和写入周期将DATA保留至少100年。低功耗和低电压特性使该EEPROM可以用于许多商业和消费级产品。读取电流通常为0.4 mA，最大值为1mA。待机状态下需要6uA的最大电流。

接口图

AT24C02模块的接口非常简单。请按照下图连接EEPROM。EEPROM可以与任何具有I2C总线接口的微控制器单元连接。

AT24C02 EEPROM的应用

资料保留
消费级产品
商业级产品

2D和3D模型
