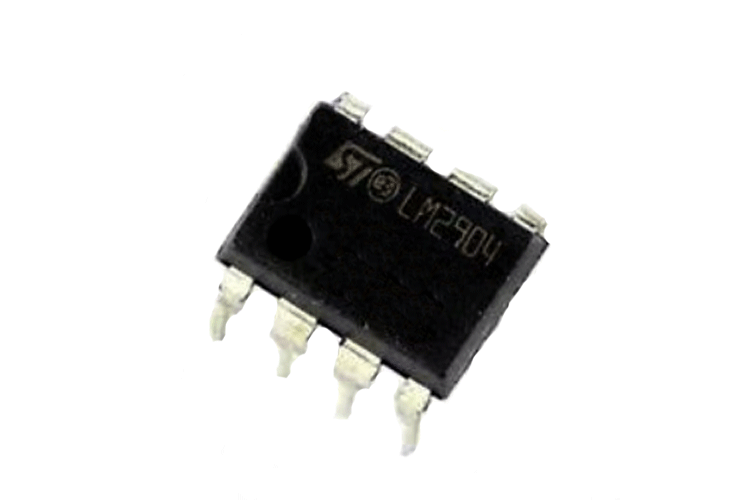

LM2904集成电路是由两个独立的，高增益的，内部频率补偿运算放大器。LM2904 IC专为使用单个电源在宽电压范围内工作而设计。

LM2904引脚配置

LM2904功能和规格

电源电压：3V至26 V
工作电源电流：250uA
每通道输出电流：30 mA
CMRR-共模抑制比：70 dB
Ib-输入偏置电流：250nA
Vos-输入失调电压：7 mV
PSRR-电源抑制比：50 dB
大直流电压增益：100 dB
宽带（单位增益）：1 MHz
采用8焊球DSBGA芯片尺寸封装

替代产品双运放IC

LM358， MCP602，RC4558，NE5532，OPA2228，OPA2134和OPA2604

LM2904 IC的使用场景

LM2904是常用LM741运算放大器的双封装版本，两个IC均具有相同的电气特性。该运算放大器没有闩锁问题，因此非常适合在电压跟随器应用中使用。它还具有内置的内部频率补偿和短路保护功能，因此需要准备使用的组件数量最少。 由于这些特性，这些IC通常在DVD播放器和吉他放大器中找到。

LM2904 IC消耗非常低的电流。因此，如果您正在寻找具有所有这些特性的运算放大器IC，那么该IC可能是您的正确选择。

LM2904 IC的使用方法

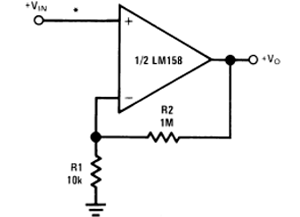

如前所述，该IC需要最少的组件数量才能准备就绪。LM2904 IC数据手册的高输入阻抗同相应用电路图如下所示。

输入电源由同相引脚提供，而反相引脚通过10k电阻接地。该电路给出的闭环增益等于R1和R2之和与R1之比，闭环3 dB带宽等于放大器单位增益频率除以闭环增益。电路的增益取决于R1和R2：

G = 1+ R2 / R1

将R1设置为10kΩ，并将R2设置为R1值（即990kΩ）的99倍。用1MΩ代替990kΩ将导致101的增益，该增益在所需的增益容限内。

LM2904的应用

换能放大器
常规运算放大器电路
积分器，微分器，求和器，加法器，电压跟随器等，
直流增益块，数字万用表，示波器
比较器（环路控制和调节）

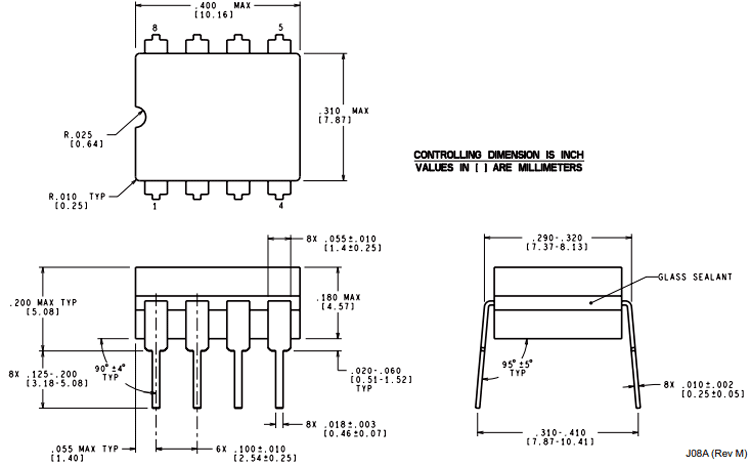

LM2904的二维模型
