iWave Systems i.MX8 QuadMax SMARC系统集成模块集成了双Cortex A72 +四核Cortex A53内核，双GPU系统，具有4K H.265功能的VPU，基于i.MX8QM / QP SoC的故障切换就绪显示控制器以及SOM Dual 10/100 / 1000Mbps以太网PHY，USB 3.0集线器以及IEEE 802.11 a / b / g / n / ac Wi-Fi和BT 5.0模块。

i.MX8QM / QP SMARC系统上的模块旨在为复杂的消费类，医疗和工业嵌入式应用提供最高的性能和更高的效率。

i.MX8 QuadMax SMARC模块集成系统特征

双复杂核心系统：

复合体1：4 x Cortex-A53 @ 1.2GHz

复杂2：2 x Cortex-A72 @ 1.8GHz

2 x Cortex-M4F @ 266MHz，用于高级系统控制

ARM v8 64位指令功能；完全具备32位功能

集成的全芯片硬件虚拟化功能

16阴影3D（Vec4）

4K H.265解码和1080p h.264 enc /可禁用的VPU

增强的视觉功能（通过GPU）

IEEE 802.11a / b / g / n / ac Wi-Fi和蓝牙5.0

双1000/100/10 Mbps以太网

最高8GB LPDDR4内存

兼容SMARC R2.0

i.MX8 QuadMax SMARC模块集成系统技术指标

SOC：i.MX8 QuadMax

双复杂核心系统：

复合体1：4 x Cortex-A53 @ 1.2GHz

复合体2：1/2 x Cortex-A72 @ 1.8GHz

2 x Cortex-M4F @ 266 MHz，用于高级系统控制

ARM v8 64位指令功能；完全具备32位功能

集成的全芯片硬件虚拟化功能

16阴影3D（Vec4）

4K H.265解码和1080p h.264 enc /可禁用的VPU

记忆：

LPDDR4-最高8GB

eMMC闪存-16GB（可扩展）

Micro SD插槽（可选）

QSPI闪存-256MB（可选）

通讯：

千兆以太网PHY收发器x 2

USB 3.0高速4端口集线器

IEEE 802.11 a / b / g / n / ac Wi-Fi和蓝牙5.0

操作系统支持：

Linux 4.14.98

Android Pie 9.0.0

QNX 7.0.0

5V通过SOM边缘连接器电源

-40°C至+ 80°C温度支持

SMARC边缘连接器接口：

千兆以太网x 2端口

USB3.0主机x 2端口

PCIe x 1端口

SATA x 1端口

USB 2.0 OTG x 1端口

USB 2.0主机x 4端口

SD（4位）x 1端口

LVDS / MIPI_DSI x 2通道

HDMI / DP发送器x 1端口

SSI / I 2 S（音频接口）x 2端口

调试UART

数据UART（带有CTS和RTS）x 1端口

数据UART（无CTS和RTS）x 1端口

CAN x 2端口

SPI x 1端口

I 2 C x 2端口

12个GPIO

扩展连接器接口：

HDMI接收器x 1端口（可选）

LVDS1 x 2通道

MLB x 1频道

CAN x 1端口

SPDIF x 1端口

ESAI x 1端口

通用输入输出

82mm x 50mm，兼容SMARC R2.0尺寸

符合REACH和RoHS

i.MX8 QuadMax SMARC模块应用领域

智能工业控制系统

工业人机界面

超便携设备

霍姆能源管理系统

便携式医疗设备

4K数字标牌

媒体流

增强和虚拟现实

家庭自动化和娱乐

无人驾驶飞机

安全POS

视频和分析

i.MX8 QuadMax SMARC模块前视图和后视图

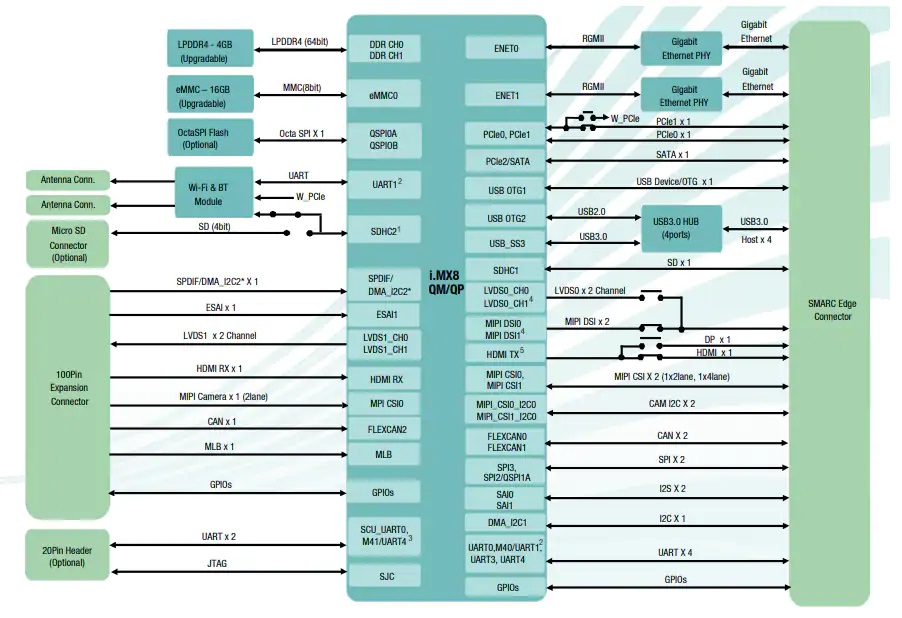

i.MX8 QuadMax SMARC模块集成系统功能结构图
