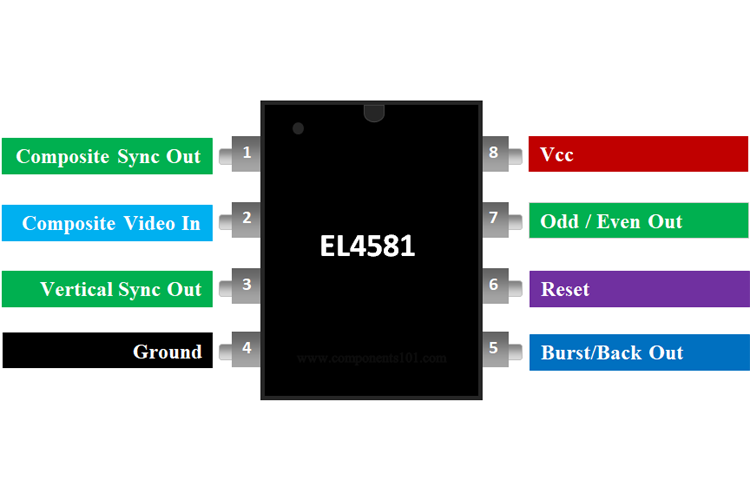

EL4581的引脚说明：

EL4581规格和功能：

NTSC，PAL，SECAM，非标准视频同步分离
从0.5VP-P到2VP-P的70mV固定视频输入电平切片
精确的50％切片，内部盖
+ 5V单电源
供电电流：1.5mA
复合传播延迟：260 ns
温度范围：-40至+85
复合垂直同步输出
奇/偶场输出
突发/后沿输出
提供8引脚PDIP和SOIC封装

等效于EL1881： LM1881，EL188181

替代方案视频同步分隔器： LM1981，EL1993，EL4583

EL4581视频同步分离器IC的使用位置：

EL14581用于涉及复合视频和RGB视频的许多视频相关应用。通过调节单个外部电阻，它也可以非标准格式使用，并以更高的扫描速率与计算机图形系统一起使用。EL4581可用于替代行业标准LM1881，从而提高性能并降低功耗。

因此，如果您正在寻找复合视频转换IC和LM1881的替代品，那么LM4581可能是您感兴趣的。

如何使用EL4581：

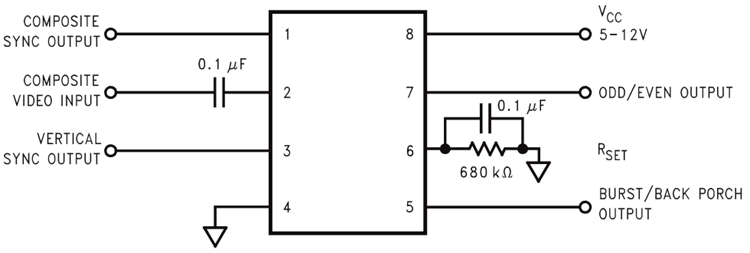

EL1881可以使用最少数量的组件。与IC一起，它仅需要一个电阻和几个电容器。EL4581的典型连接图如下所示。

EL4581的应用：

PCMCIA应用
A / D驱动器
线路驱动器
手提电脑
高速通讯
RGB应用
广播设备
主动过滤

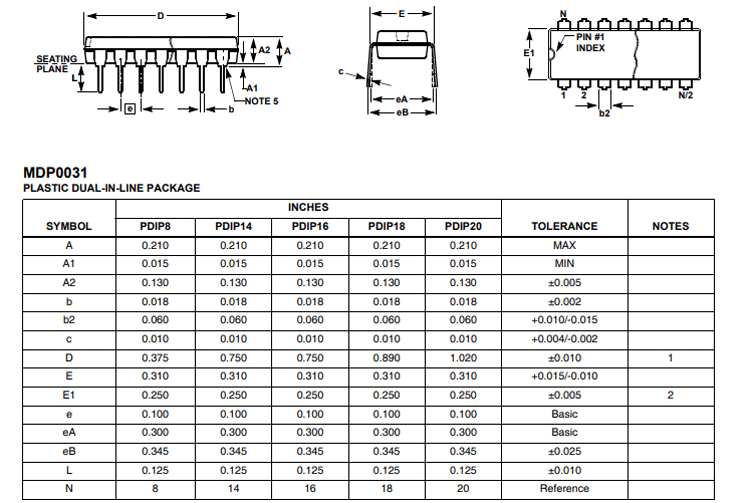

EL4581的2D模型（PDIP）：

EL4581 IC的尺寸如下。这些尺寸适用于PDIP封装。如果您使用不同的封装IC，请参考EL4581数据表。
