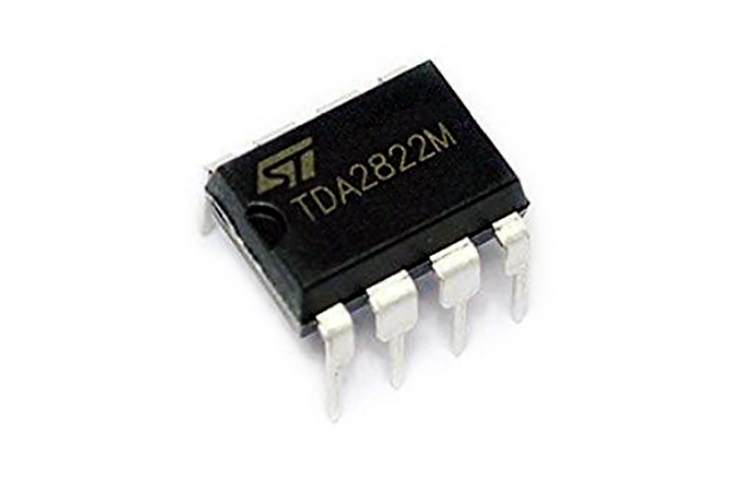

TDA2822是在一个8管脚塑料双列直插式封装的双低功率音频放大器。该IC具有低交叉失真，低静态电流等特点，并且该IC的电源电压范围为3V至15V。

TDA2822引脚图及功能

TDA2822引脚图

TDA2822引脚功能表

TDA2822音频放大器的规格参数及替代型号

TDA2822规格参数：

供电电压：3-15V

输出功率：3.2 W

音频-负载阻抗：8欧姆

增益：39 dB

工作电源电流：12 mA

Ib-输入偏置电流：0.1 uA

PSRR-电源抑制比：40 dB

采用8引脚DIP封装

TDA2822等效替代型号：

等效于TDA2822 ： C4556C，NJM4560

替代音频放大器：LM386，AD620，IC6283，JRC45558

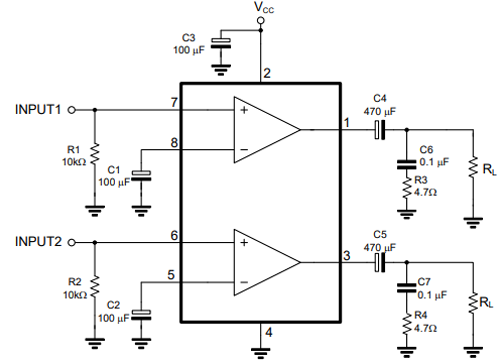

TDA2822放大器的应用电路图

下面给出了来自TDA2822数据表的应用电路

左负载通过电解电容器C4连接到IC的输出引脚1，右负载通过电解电容器C5连接到输出引脚3。反相输入引脚（5和8）通过电解电容器接地。同相输入引脚（7和6）连接到输入1和输入2。引脚2连接到直流电源，引脚4接地。跨VCC和接地连接的电解电容器C3用作滤波电容器。

TDA2822放大器的应用范围

TDA2822是双音频放大器IC，这意味着它的封装内有两个运算放大器，并且由于其宽带宽增益，它们通常用于音频放大。的 两个输出可以提供250毫瓦的输出功率。该IC可用于便携式音频系统，前置放大器，助听器，迷你收音机，耳机放大器等。

因此，如果您正在寻找具有高增益和宽带宽的双封装运算放大器IC来进行音频放大，那么该IC可能是您的正确选择。

TDA2822应用范围：

AM和FM广播放大器

便携式音乐播放器

低功率音频放大器

维恩桥振荡器

功率放大器

音频增强器

TDA2822芯片的2D模型

TDA2822芯片的尺寸如下。这些尺寸适用于8引脚DIP 封装。如果使用其他封装的IC，请参考TDA2822 数据表。
